优势和特点

  高相对精度(INL)：±2 LSB（最大值，16位）

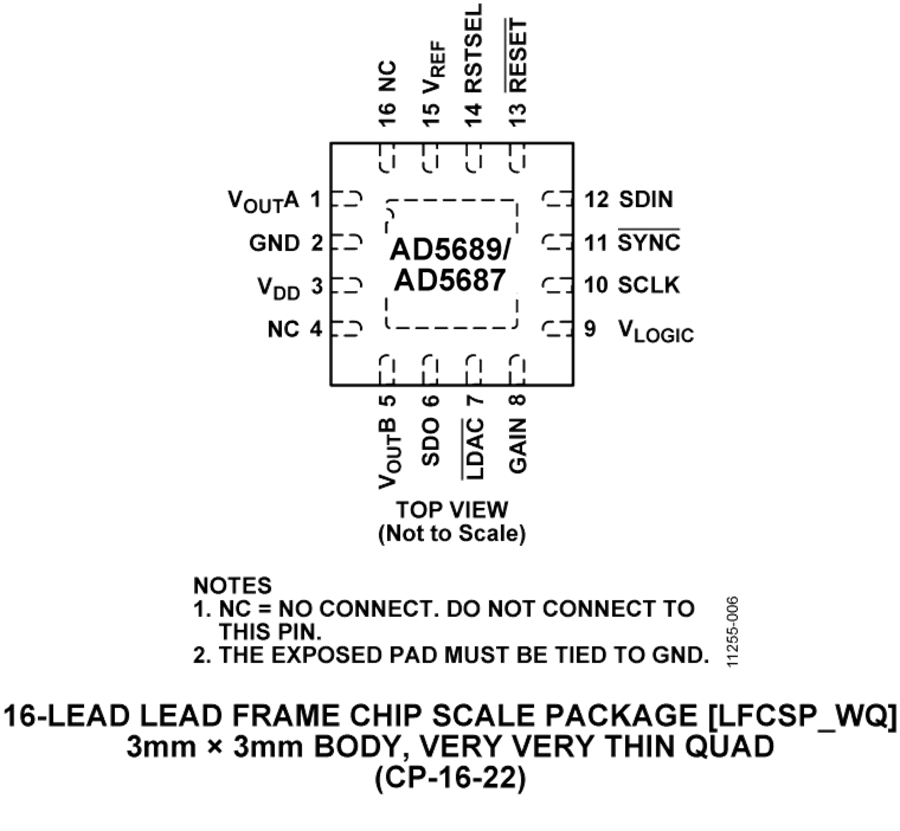

  小型封装：3 mm × 3 mm、16引脚LFCSP封装

  总不可调整误差(TUE)：±0.1% FSR（最大值）

  失调误差：±1.5 mV（最大值）

  增益误差：±0.1% FSR（最大值）

  高驱动能力：20 mA、0.5 V（供电轨）

  用户可选增益：1或2（GAIN引脚）

  复位到零电平或中间电平（RSTSEL引脚）

  1.8 V逻辑兼容性

  带回读或菊花链的50 MHz SPI

  低毛刺：0.5 nV-sec

  低功耗：3.3 mW (3 V)

  2.7 V至5.5 V电源

  温度范围：-40°C至+105°C

产品详情

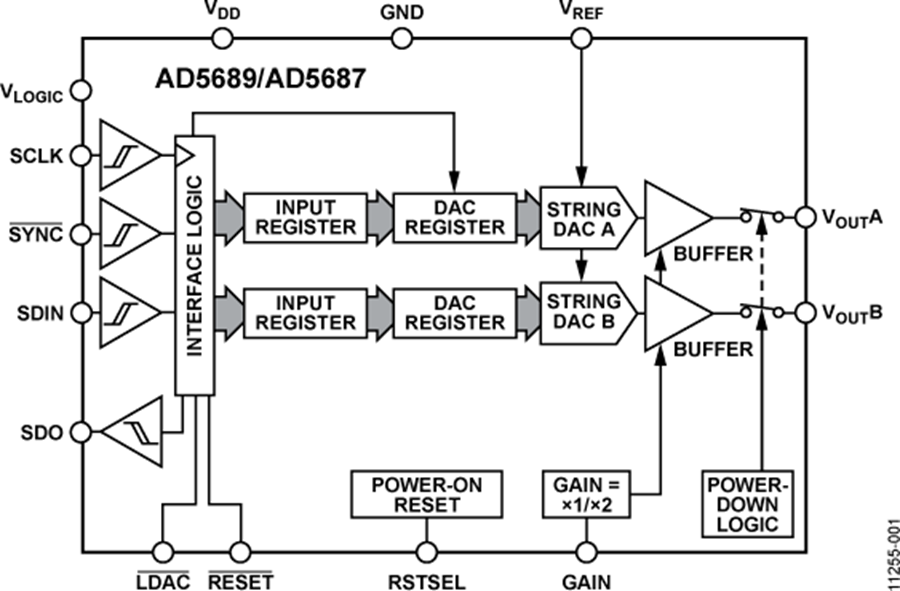

AD5689/AD5687属于nanoDAC+™ 系列产品，是一款低功耗、双通道、16位缓冲电压输出DAC。内置增益选择引脚，满量程输出为VREF （增益 = 1）或2VREF （增益 = 2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5689/AD5687还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5689/AD5687采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

产品特色

  高相对精度(INL)。AD5689（16位）：±2 LSB（最大值）

  出色的直流性能。总不可调整误差：±0.1% FSR（最大值）失调误差：±1.5 mV（最大值）增益误差：±0.1% FSR（最大值）

  两种封装选择。3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP

应用

  光收发器

  基站功率放大器

  过程控制（PLC I/O卡）

  工业自动化

  数据采集系统
