AD5675R
八通道16位nanoDAC,内置2 PPM/°C基准电压源和I2C接口
制造商:ADI/AD
产品信息
优势和特点
高性能
高相对精度(INL):±3 LSB(最大值,16位)
总不可调整误差(TUE): ±0.14% FSR最大值
失调误差: ±1.5 mV(最大值)
增益误差: ±0.06% FSR(最大值)
低漂移2.5 V基准电压源: 2 ppm/°C(典型值)
宽工作范围
温度范围:−40°C至+125°C
2.7 V至5.5 V电源
易于实现
用户可选增益:1或2(GAIN引脚/位)
1.8 V逻辑兼容
400 kHz I2C兼容型串行接口
鲁棒的HBM(额定值为2 kV)和FICDM ESD(额定值为1.5 kV)性能
20引脚TSSOP和LFCSP封装,符合RoHS标准
产品详情
AD5671R/AD5675R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。 内置2.5 V、2 ppm/˚C内部基准电压源(默认使能)和增益选择引脚,满量程输出为2.5 V(增益=1)或5 V(增益=2)。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 AD5671R/AD5675R采用20引脚TSSOP和LFCSP封装,内置一个上电复位电路和一个RSTSEL引脚,确保DAC输出上电至零电平或中间电平,直到执行一次有效的写操作为止。 AD5671R/AD5675R具有关断模式,此模式下的功耗典型值可降至1 μA。
产品特色
高相对精度(INL)。AD5671R(12位): ±1 LSB(最大值)AD5675R(16位): ±3 LSB(最大值)
低漂移2.5 V片内基准电压源
应用
光收发器
基站功率放大器
过程控制(可编程逻辑控制[PLC] I/O卡)
工业自动化
数据采集系统

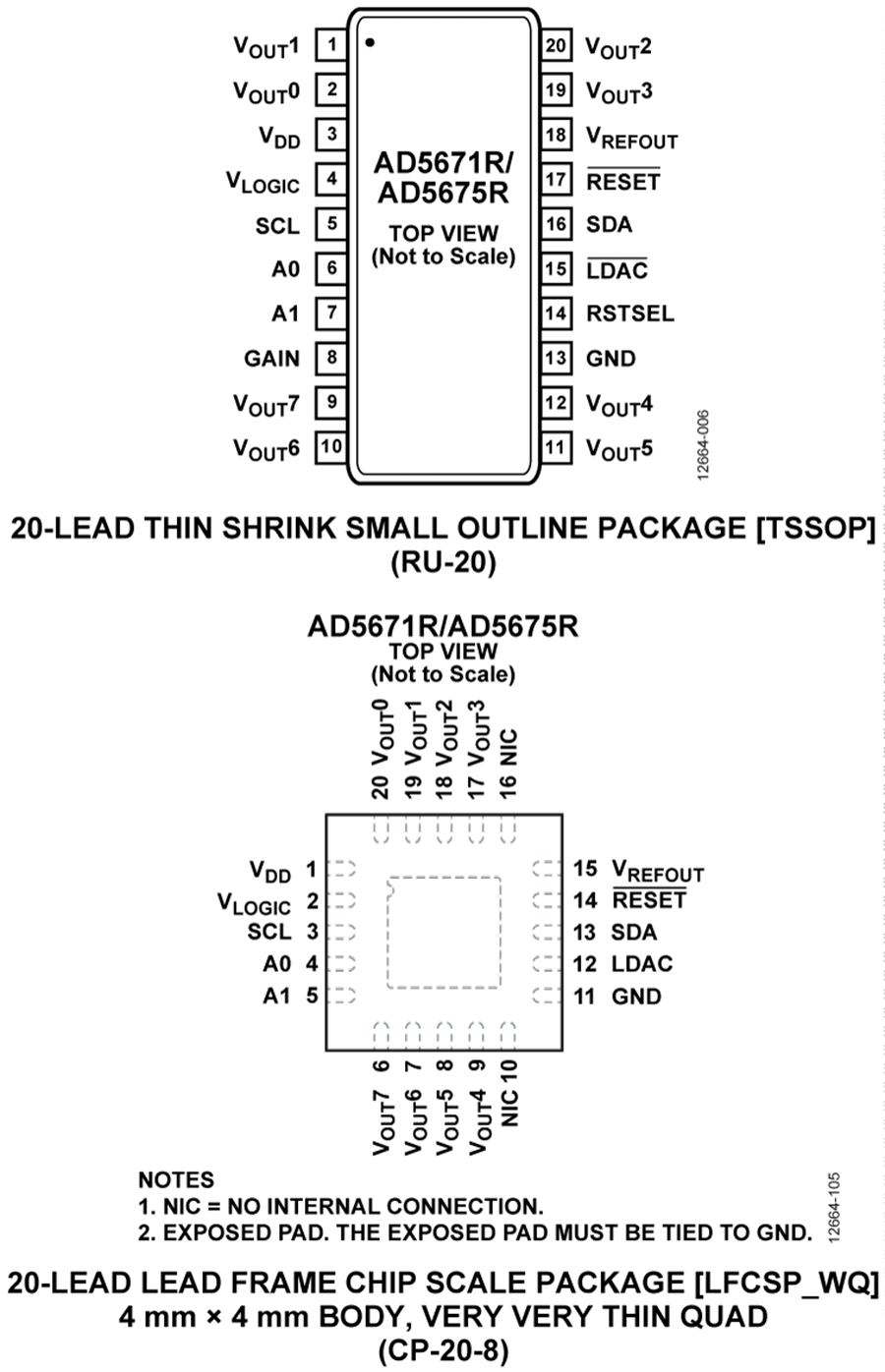

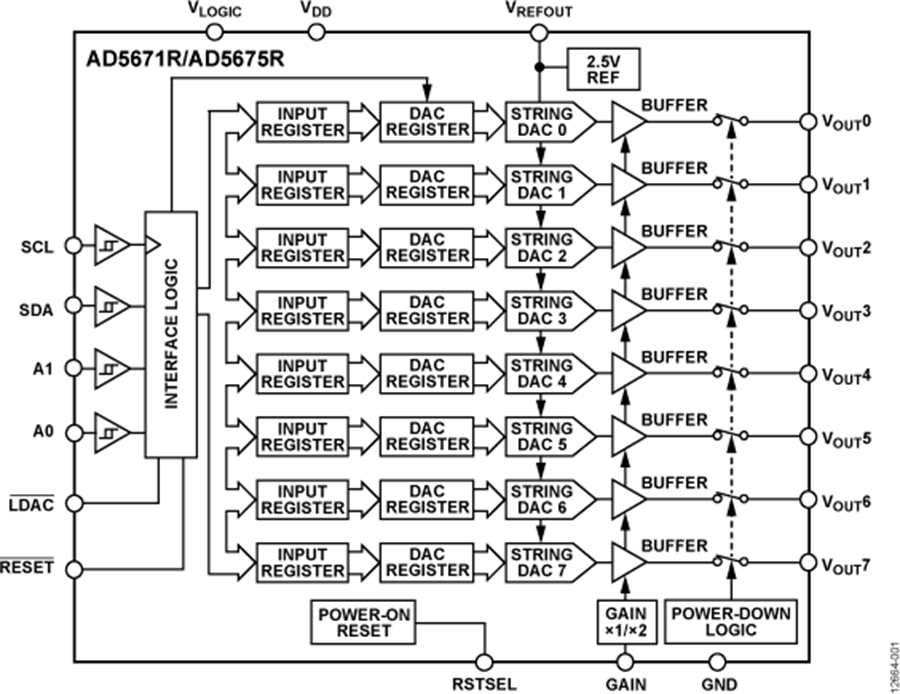

电路图、引脚图和封装图
