AD5675

内置I2C接口的八通道、16位NANODAC+

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  高性能

  高相对精度(INL):16位时最大±3 LSB

  总不可调整误差(TUE):±0.14% FSR最大值

  失调误差:±1.5 mV(最大值)

  增益误差:±0.06% FSR最大值

  宽工作范围

  温度范围:−40°C至+125°C

  2.7 V至5.5 V电源

  易于实现

  用户可选增益:1或2(GAIN引脚)

  1.8 V逻辑兼容

  I2C兼容型串行接口

  鲁棒的HBM(额定值为2 kV)和FICDM ESD(额定值为1.5 kV)性能

  20引脚TSSOP封装,符合RoHS标准

产品详情

AD5675是一款低功耗、八通道、16位缓冲电压输出数模转换器(DAC)。 内置增益选择引脚,满量程输出为VREF(增益 = 1)或2 x VREF(增益 = 2)。 采用2.7 V至5.5 V单电源供电,通过设计保证单调性。 AD5675采用20引脚TSSOP封装。 上电复位电路和RSTSEL引脚确保输出DAC上电至零电平或中量程,直到执行一次有效的写操作为止。 AD5675具有关断模式,此模式下的功耗典型值可降至1 μA。 AD5675采用多功能双线式串行接口,时钟速率最高达400 kHz,包含一个为1.8 V至5 V逻辑电平准备的VLOGIC引脚。

应用

  光收发器

  基站功率放大器

  过程控制(PLC输入/输出卡)

  工业自动化

  数据采集系统

电路图、引脚图和封装图

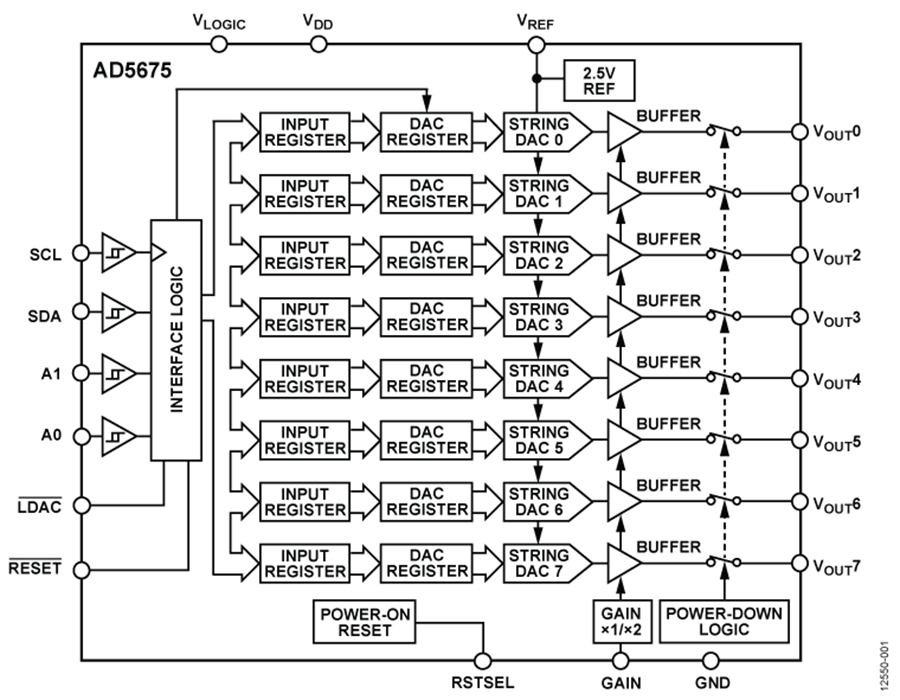

    AD5675电路图

      AD5675引脚图
