优势和特点

  高性能高相对精度(INL)： ±3 LSB（最大值，16位）总非调整误差(TUE)：0.14% FSR（最大值）失调误差：±1.5 mV（最大值）增益误差： ±0.06% FSR最大值 低漂移2.5 V基准电压源： 2 ppm/°C（典型值）

  宽工作范围温度范围：−40°C至+125°C电源电压：2.7 V至5.5 V

  易于实现用户可选增益：1或2（GAIN引脚）复位至零电平或中间电平（RSTSEL引脚）1.8 V逻辑兼容性

  400 kHz I2C兼容型串行接口

  鲁棒的HBM（额定值为2 kV）和FICDM ESD（额定值为1.5 kV）性能

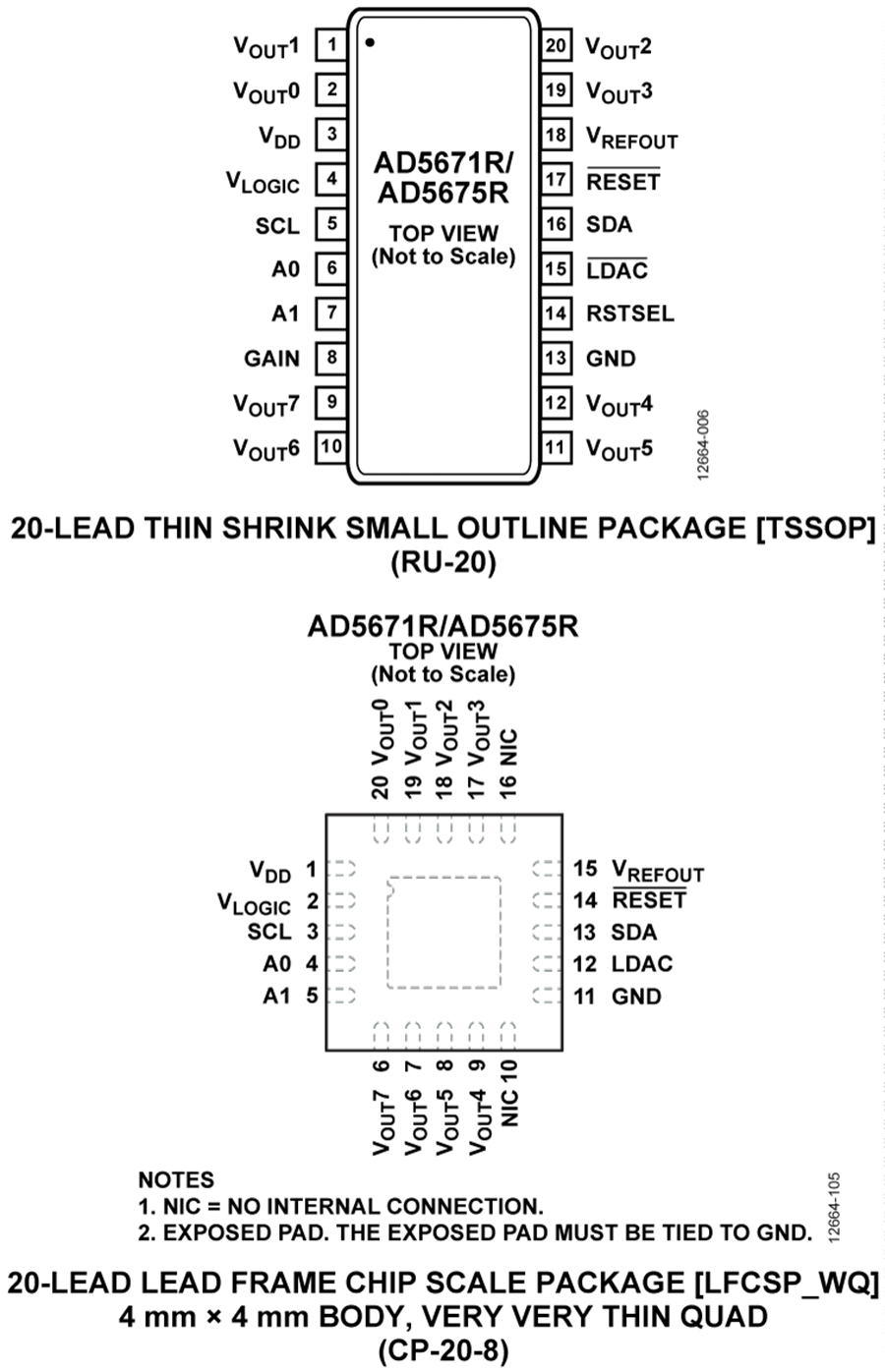

  20引脚TSSOP和LFCSP封装，符合RoHS标准

产品详情

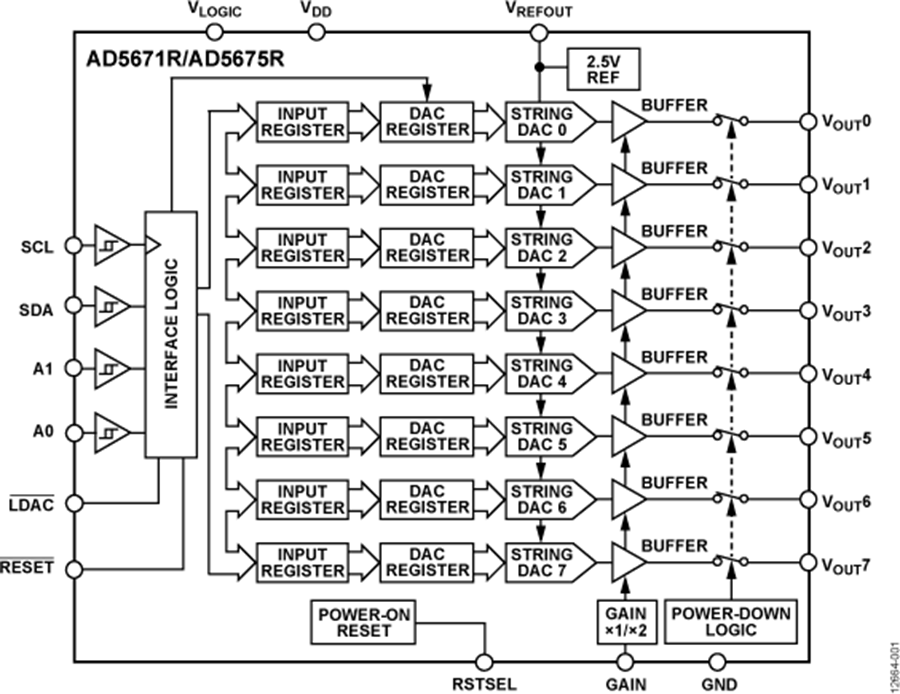

AD5671R/AD5675R分别是低功耗、8通道、12/16位缓冲电压输出数模转换器(DAC)。 内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。 采用2.7 V至5.5 V单电源供电，通过设计保证单调性。 AD5671R/AD5675R采用20引脚TSSOP和LFCSP封装，内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。 AD5671R/AD5675R具有关断模式，此模式下的功耗典型值可降至1 μA。

产品特色

  高相对精度(INL)。AD5671R（12位）： ±1 LSB（最大值）AD5675R（16位）： ±3 LSB（最大值）

  低漂移2.5 V片内基准电压源

应用

  光收发器

  基站功率放大器

  过程控制（可编程逻辑控制[PLC] I/O卡）

  工业自动化

  数据采集系统
