优势和特点

  低功耗，最小的引脚兼容、四通道nanoDAC AD5664R: 16位AD5644R: 14位AD5624R: 12位

  用户可选外部或内部基准电压，默认使用外部基准电压，1.25 V/2.5 V、5 ppm/°C片内基准电压源

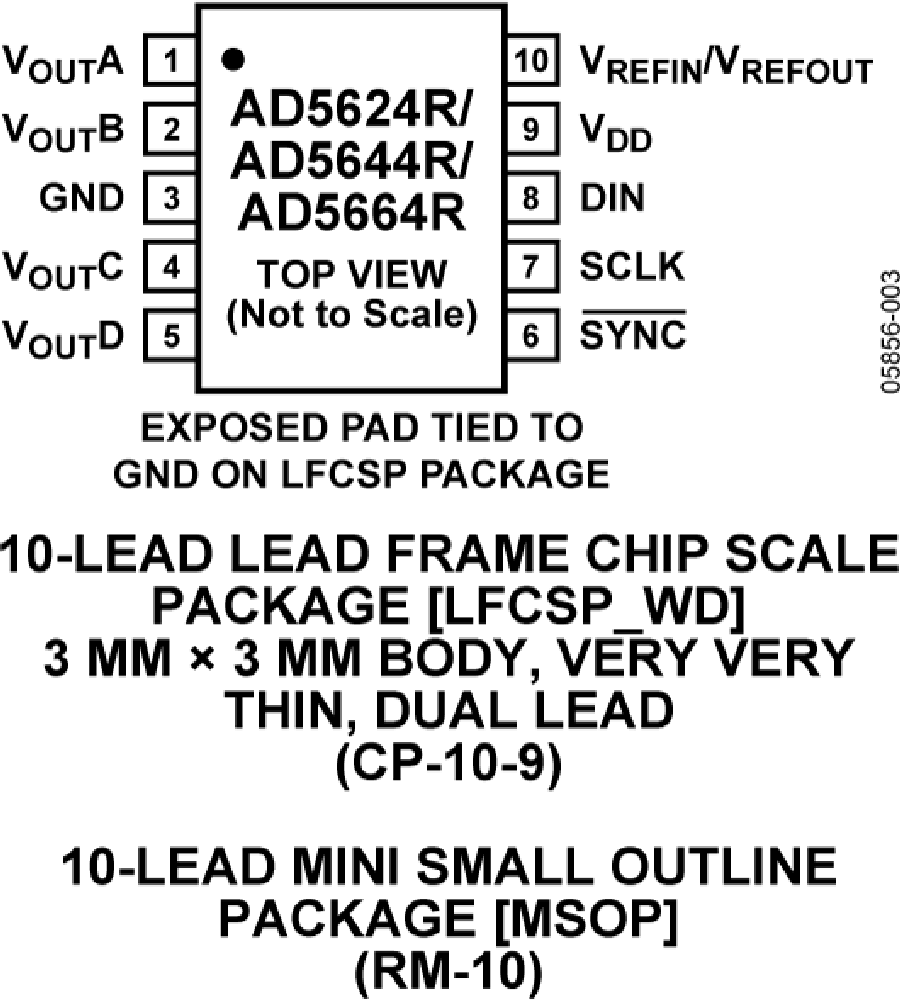

  10引脚MSOP和3 mm × 3 mm、LFCSP_WD封装

  2.7 V至5.5 V电源供电

  通过设计保证单调性

  上电复位至零电平

  各通道独立关断

  串行接口，时钟速率最高达50 MHz

产品详情

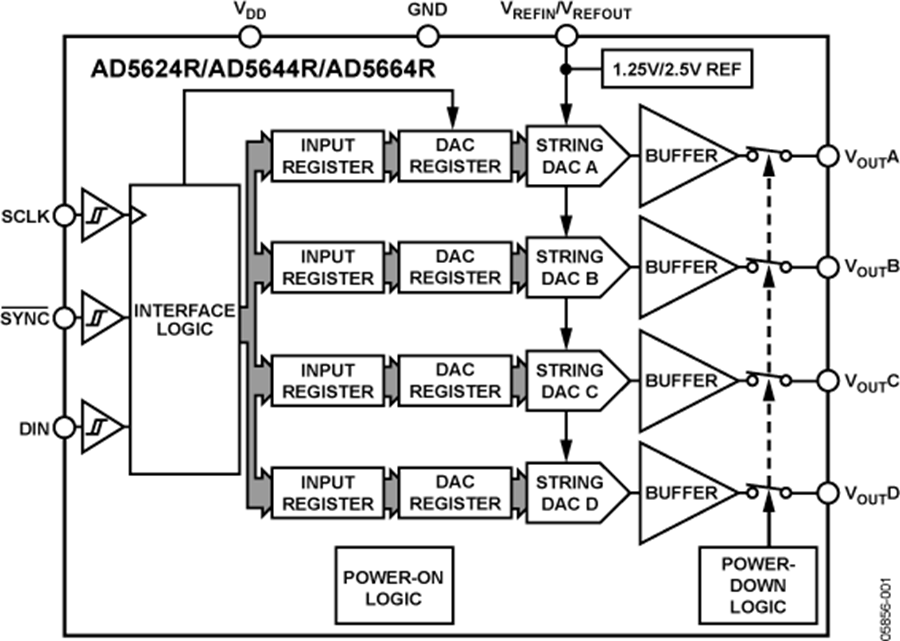

AD5624R/AD5644R/AD5664R均属于nanoDAC®系列，分别是低功耗、四通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5624R/AD5644R/AD5664R均内置一个片内基准电压源。AD56x4R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD56x4R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压源。所有器件均可以采用2.7 V至5.5 V单电源供电。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选的输出负载。在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5624R/AD5644R/AD5664R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

  四通道、12/14/16位DAC。

  1.25 V/2.5 V、5 ppm/ºC片内基准电压源。

  提供3 mm × 3 mm、10引脚MSOP和10引脚LFCSP_WD两种封装。

  低功耗；3 V时典型功耗为1.32 mW，5 V时为2.25 mW。

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器
