优势和特点

  低功耗、单通道nanoDACAD5660：16位

  保证12位精度

  1.25 V/2.5 V、5 ppm/ºC片内基准电压源

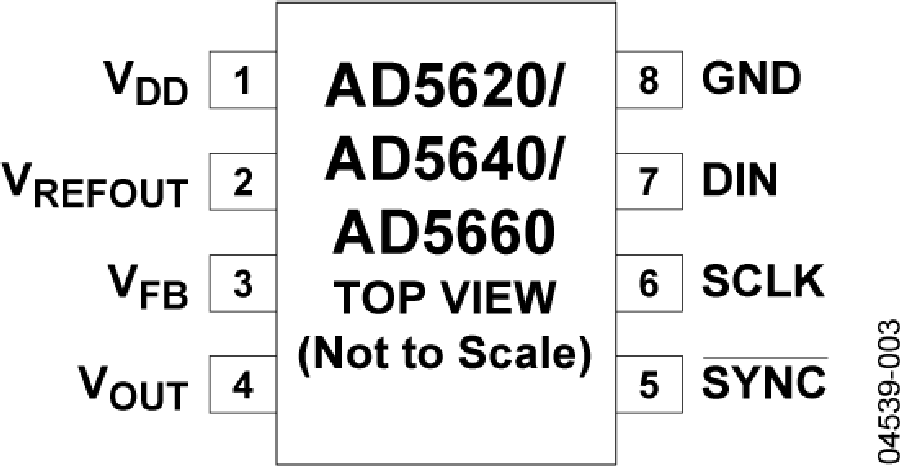

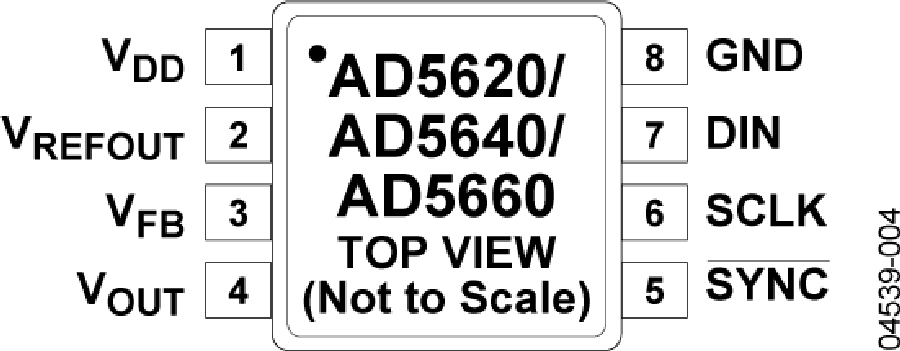

  8引脚小型SOT-23/MSOP封装

  掉电模式功耗：480 nA (5 V)，200 nA (3 V)

  单电源：3 V/5 V

  通过设计保证16位单调性

  上电复位至0 V或中间电平

  3种关断功能

  串行接口采用施密特触发式输入

  轨到轨工作

  SYNC中断设置

产品详情

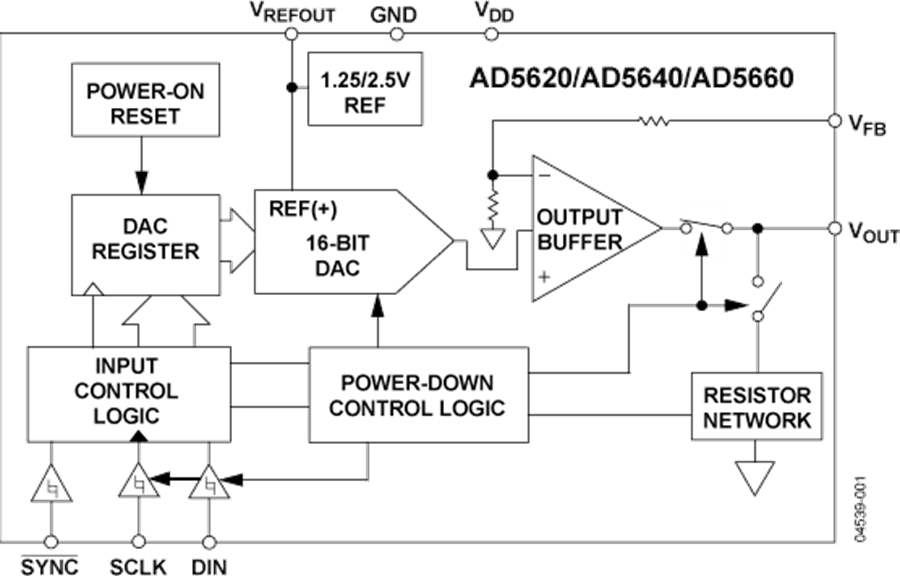

AD5620/AD5640/AD5660属于nanoDAC®系列，是一款低功耗、单通道、12/14/16位、缓冲电压输出DAC，通过设计保证单调性。

AD5620/AD5640/AD5660-1内置1.25 V、5 ppm/°C基准电压源，满量程输出电压范围可达到2.5 V；AD5620/AD5640/AD5660-2-3内置2.5 V、5 ppm/°C基准电压源，满量程输出电压范围则可达到5 V。器件的参考电压可通过VREFOUT引脚获得。

该器件内置一个上电复位电路，确保DAC输出上电至0 V (AD5620/AD5640/AD5660-1-2)或中间电平(AD5620-3和AD5660-3)并保持该电平，直到执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。5 V时功耗为2.5 mW，省电模式下则降至1 µW。

AD5620/AD5640/AD5660内置片内精密输出放大器，能够实现轨到轨输出摆幅。对于远程检测应用，输出放大器的反相输入也可供用户使用。AD5620/AD5640/AD5660采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色

  16位nanoDAC — 保证12位精度。

  1.25 V/2.5 V、5 ppm/ºC片内基准电压源。

  提供8引脚SOT-23和8引脚MSOP封装。

  上电复位至0 V或中间电平。

  建立时间：10 µs。

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器
