优势和特点

  低功耗，最小的引脚兼容、八通道DACAD5668: 16位AD5648: 14位AD5628: 12位

  16引脚和14引脚TSSOP封装

  1.25 V/2.5 V、5 ppm/ºC片内基准电压源

  关断模式下的功耗：400 nA (5 V)，200 nA (3 V)

  采用2.7 V至5.5 V电源供电，通过设计保证单调性

  上电复位至零电平

  3种关断功能

  硬件/LDAC和/LDAC脚无效使能功能

  /CLR功能，清零至可编程码

  轨到轨工作

产品详情

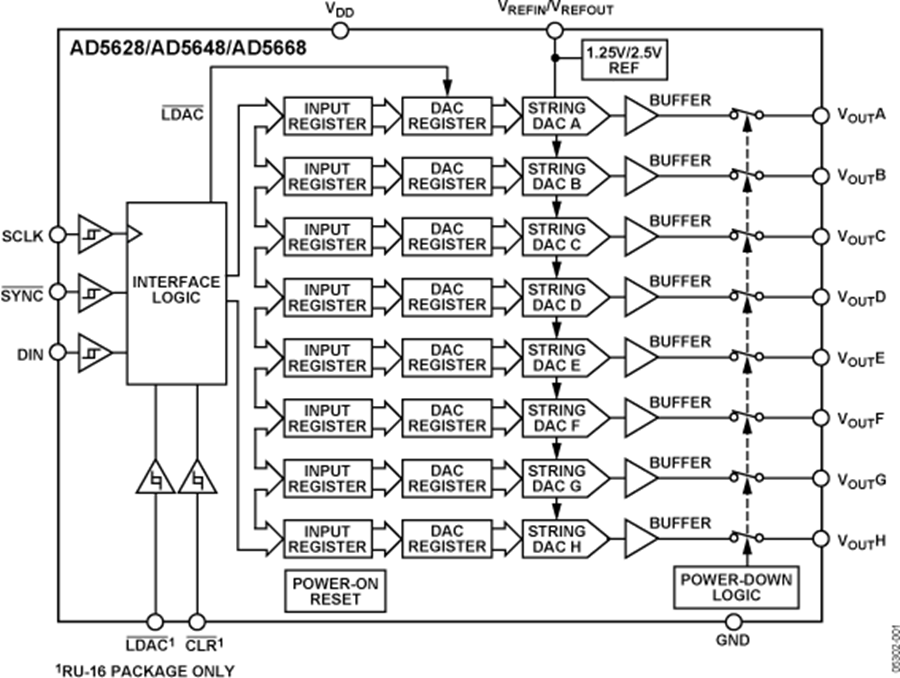

AD5648是一款低功耗、八通道、14位、缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

AD5648内置一个片内基准电压源，内部增益为2。AD5648-1内置一个1.25 V、 5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5648-2内置一个2.5 V 、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。内部基准电压源通过软件写入启用。

该器件内置一个上电复位电路，确保DAC上电后输出至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有各通道独立关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选输出负载。

利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步/CLR功能，可以将所有DAC更新至用户可编程码：零电平、中量程或满量程。

AD5648采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色

  八通道14位DAC。

  1.25 V/2.5 V、5 ppm/ºC片内基准电压源。

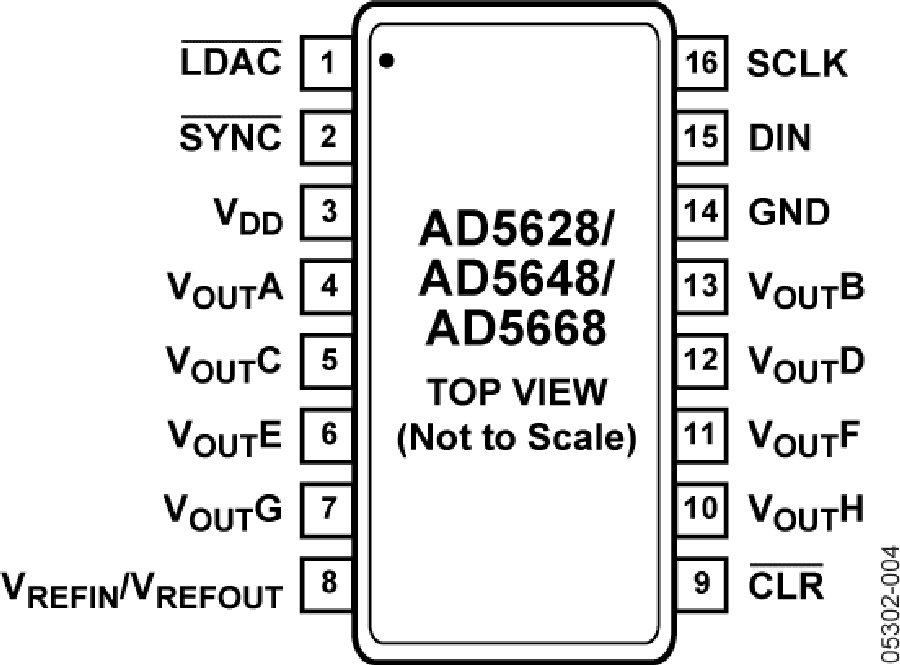

  提供14引脚/16引脚TSSOP封装。

  上电复位至0 V或中量程。

  关断功能。关断模式下，3 V时DAC的典型功耗为200 nA，5 V时为400 nA。

应用

  光收发器

  功率放大器控制

  数据采集系统

  数字增益和失调电压调整
