优势和特点

  低功耗，最小的引脚兼容、双通道nanoDACAD5663R: 16位AD5643R: 14位AD5623R: 12位

  用户可选外部或内部基准电压默认使用外部基准电压1.25 V/2.5 V、5 ppm/°C片内基准电压源

  10引脚MSOP和3 mm x 3 mm、LFCSP封装

  2.7 V至5.5 V电源供电

  通过设计保证单调性

  上电复位至零电平

  各通道独立关断

  串行接口，时钟速率最高达50 MHz

  硬件LDAC和CLR功能

产品详情

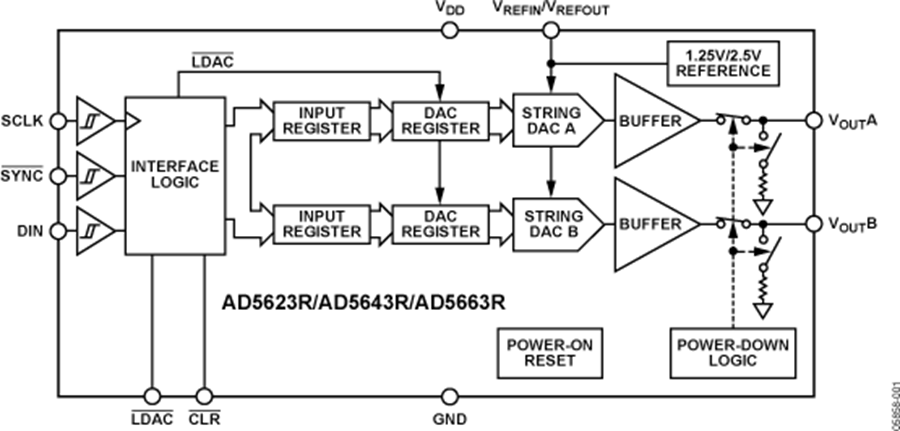

AD5623R/AD5643R/AD5663R均属于nanoDAC®系列，分别是低功耗、双通道、12/14/16位缓冲电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电，通过设计保证单调性。

这些器件均内置一个片内基准电压源。AD5623R-3/AD5643R-3/AD5663R-3内置一个1.25 V、5 ppm/°C基准电压源，满量程输出范围可达到2.5 V；AD5623R-5/AD5643R-5/AD5663R-5内置一个2.5 V、5 ppm/°C基准电压源，满量程输出范围可达到5 V。上电时，片内基准电压源关闭，因而可以用外部基准电压。所有器件均可以采用2.7 V至5.5 V单电源供电。对DAC执行写操作将打开内部基准电压源。

上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至480 nA，并提供软件可选输出负载。

在正常工作模式下，该器件具有低功耗特性，非常适合便携式电池供电设备。

AD5623R/AD5643R/AD5663R采用多功能三线式串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。

产品特色-双通道、12/14/16位DAC。-1.25 V/2.5 V、5 ppm/ºC片内基准电压源。-提供10引脚MSOP和3 mm × 3 mm、10引脚LFCSP两种封装。-低功耗：3 V时典型功耗为0.6 mW，5 V时为1.25 mW。-建立时间（最大值）：4.5 μs

应用-过程控制-数据采集系统-便携式电池供电仪表-数字增益和失调电压调整-可编程电压源和电流源-可编程衰减器
