优势和特点

  单通道8/10/12位DAC，INL = 2 LSB

  6引脚SC70封装

  微功耗工作：5 V时最大电流100 µA

  关断模式：<150 nA (3 V)

  2.7 V至5.5 V电源供电

  通过设计保证单调性

  上电复位至0 V，具有掉电检测功能

  3种关断功能

  支持I2C®兼容型串行接口：标准（100KHz）、快速（400KHz）及高速（3.4MHz）模式

  片内轨到轨输出缓冲放大器

  工作温度范围：-40ºC至125ºC

产品详情

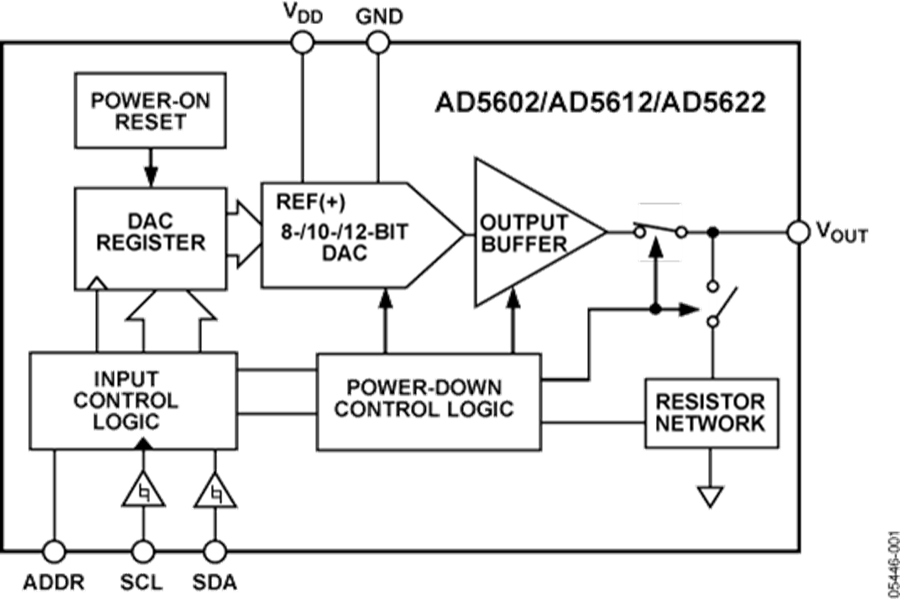

AD5602/AD5612/AD5622均属于nanoDAC®系列，分别是单通道、8/10/12位、缓冲电压输出DAC，使用2.7 V至5.5 V单电源供电，5 V时功耗小于100 µA，采用SC70小型封装。每个DAC都内置片内精密输出放大器，能够实现轨到轨输出摆幅。

AD5602/AD5612/AD5622采用双线式I2C兼容型串行接口，能够以标准(100 KHz)、快速(400 KHz)及高速(3.4 MHz)三种模式工作。

三款器件的基准电压均从电源输入获得，因此具有最宽的动态输出范围。各器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在3 V时的功耗降至150 nA以下，并提供软件可选输出负载。可通过串行接口进入关断模式。在正常工作模式下，AD5602/AD5612/AD5622具有低功耗特性，非常适合便携式电池供电设备。5 V时的功耗为0.4 mW。

产品聚焦 1. 提供6引脚SC70封装。 2. 最大功耗为100 µA，单电源工作。该器件采用2.7 V至5.5 V单电源供电，3 V时典型功耗为0.2 mW，5 V时为0.5 mW，因而特别适合电池供电应用。3. 利用片内输出缓冲放大器，DAC能够提供轨到轨输出摆幅，典型压摆率为0.5 V/μs。4. 基准电压从电源获得。 5. 标准、快速及高速模式I2C接口。 6. 专为极低功耗应用设计。7. 关断功能。关断模式下，3 V时DAC的典型功耗小于150 nA。 8. 上电复位时进行掉电检测。

应用 - 过程控制- 数据采集系统- 便携式电池供电仪表- 数字增益和失调电压调整- 可编程电压源和电流源- 可编程衰减器
