优势和特点

  可配置的8通道ADC/DAC/GPIO

  可配置为下列任意组合8个12位DAC通道8个12位ADC通道8个通用I/O引脚

  集成温度传感器

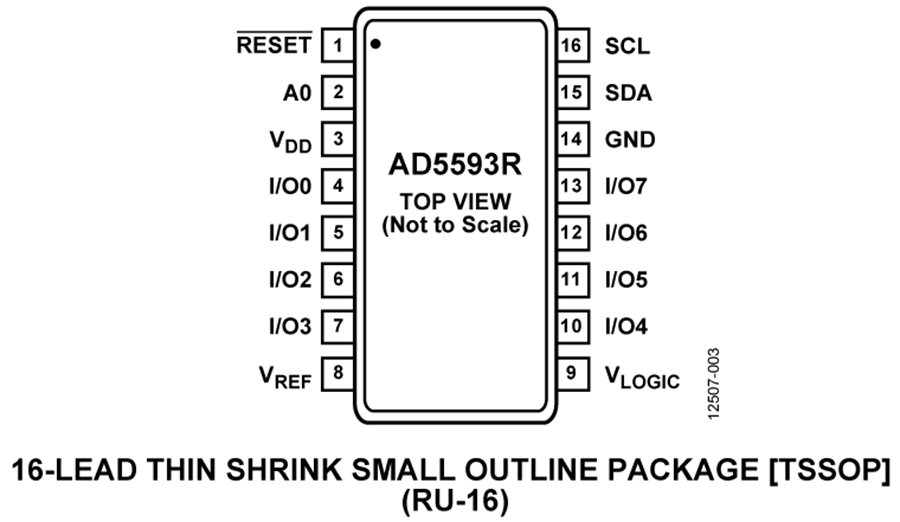

  2mm x 2mm 16引脚WLCSP、3mm x 3mm 16引脚LFCSP和16引脚TSSOP封装

  I2C 接口

产品详情

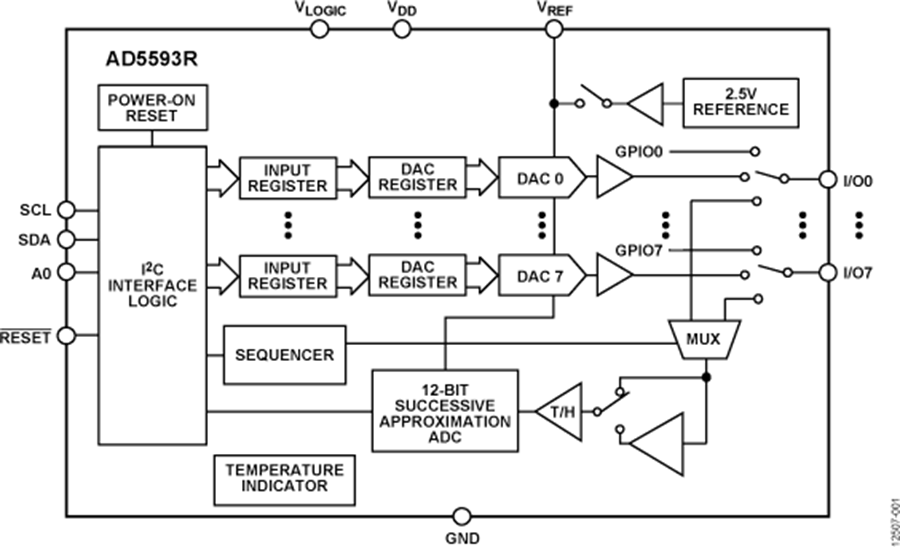

AD5593R集成8个可单独配置为DAC输出、ADC输入、数字输出或数字输入的I/O引脚。 I/O引脚配置为模拟输出时，由12位DAC驱动。 DAC输出范围为0 V至VREF，或0 V至2 x VREF。 I/O引脚配置为模拟输入时，通过模拟多路复用器连接至12位ADC。 ADC输入范围为0 V至VREF，或0 V至2 × VREF。 I/O引脚还可配置为通用数字输入或输出(GPIO)引脚。 通过I2C写/读操作访问GPIO寄存器，可置位或回读GPIO引脚状态。

AD5593R集成2.5V、20 ppm/°C基准电压源（默认关闭）和温度指示器（指示芯片温度）。 温度值回读为ADC读序列的一部分。

AD5593R采用2mm x 2mm WLCSP和16引脚3mm x 3mm LFCSP两种封装，工作温度范围为-40℃至+105℃。

应用

  控制与监测

  通用模拟和数字I/O
