优势和特点

  完全16位性能

  3 V和5 V单电源供电

  低功耗：0.625 mW

  建立时间：1 μs

  无缓冲电压输出能够直接驱动60 kΩ负载

  SPI/QSPI/MICROWIRE兼容接口标准

  上电复位可将DAC输出清零至0 V（单极性模式）

  5 kV HBM ESD额定值

  低毛刺：1.1 nV-s

产品详情

AD5541/AD5542均为单通道、16位、串行输入、电压输出数模转换器(DAC)，采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF

DAC输出范围为0 V至VREF，保证单调性，提供1 LSB INL精度（16位），无需调整，额定温度范围为−40°C至+85°C。AD5541/AD5542提供无缓冲输出，实现了1 μs建立时间、低功耗和低失调误差等特性。这些器件提供11.8 nV/√Hz的低噪声性能和低毛刺，适合多种终端系统使用。

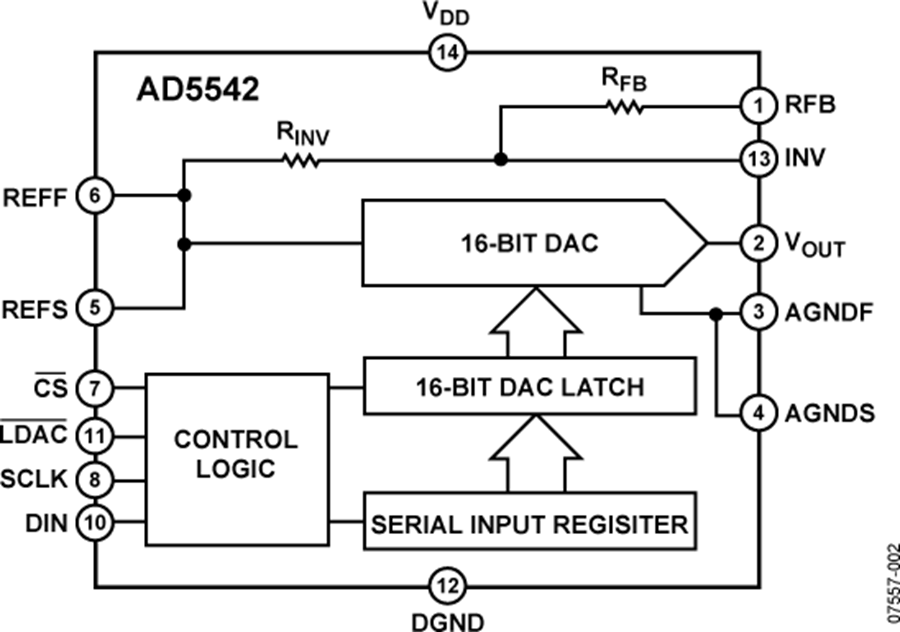

AD5542能够以双极性模式工作，可产生±VREF 输出摆幅。它还含有用于基准电压与模拟接地引脚的开尔文检测连接，以减小布局敏感度。

AD5541/AD5542采用多功能三线式接口，并且与SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5541/AD5542提供8引脚和14引脚SOIC两种封装。

应用 - 数字增益和失调电压调整 - 自动测试设备 - 数据采集系统 - 工业过程控制

  单电源供电。AD5541和AD5542的额定电源电压均为2.7 V至5.5 V。

  低功耗。采用5 V电源时，功耗典型值为0.625 mW；采用3 V电源时，功耗典型值为0.375 mW。

   三线式串行接口。

   无缓冲输出能够驱动60 kΩ负载。因为没有内部缓冲需要驱动，所以可降低功耗。

   上电复位电路。
