AD5541A

2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC™ ,采用8引脚、3 mm × 3 mm LFCSP封装

制造商:ADI/AD

产品信息

优势和特点

  16位分辨率

  噪声频谱密度:11.8 nV/√Hz

  建立时间:1 μs

  毛刺能量:1.1 nV-s

  温度漂移:0.05 ppm/°C

  5 kV HBM ESD额定值

  3 V电源时,功耗为0.375 mW

  2.7 V至5.5 V单电源供电

  硬件CS和LDAC功能

  50 MHz SPI/QSPI/MICROWIRE/DSP兼容接口

  上电复位可将DAC输出清零至零电平

  提供3 mm × 3 mm、8/10引脚LFCSP和10引脚MSOP封装

产品详情

AD5541A是一款单通道、16位、串行输入、无缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。

DAC输出范围为0 V至VREF,保证单调性,提供±1 LSB INL精度(16位),无需调整,额定温度范围为−40°C至+125°C。AD5541A提供3 mm ×3 mm、10引脚LFCSP和10引脚MSOP封装。AD5541A-1采用3 mm × 3 mm、8引脚LFCSP封装。

AD5541A提供无缓冲输出,实现了1 μs建立时间、低功耗和低失调误差等特性。它提供11.8 nV/√Hz的低噪声性能和低毛刺,适合多种终端系统使用。

AD5541A采用多功能三线式接口,并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色

  16位性能,无需调整

  2.7 V至5.5 V单电源供电。

  低噪声频谱密度:11.8 nV/√Hz

  低温度漂移:0.05 ppm/°C

  3 mm × 3 mm LFCSP和MSOP封装。

应用

  自动测试设备

  精密源测量仪器

  数据采集系统

  医疗仪器

  航空航天仪器仪表

  通信基础设施设备

  工业控制

电路图、引脚图和封装图

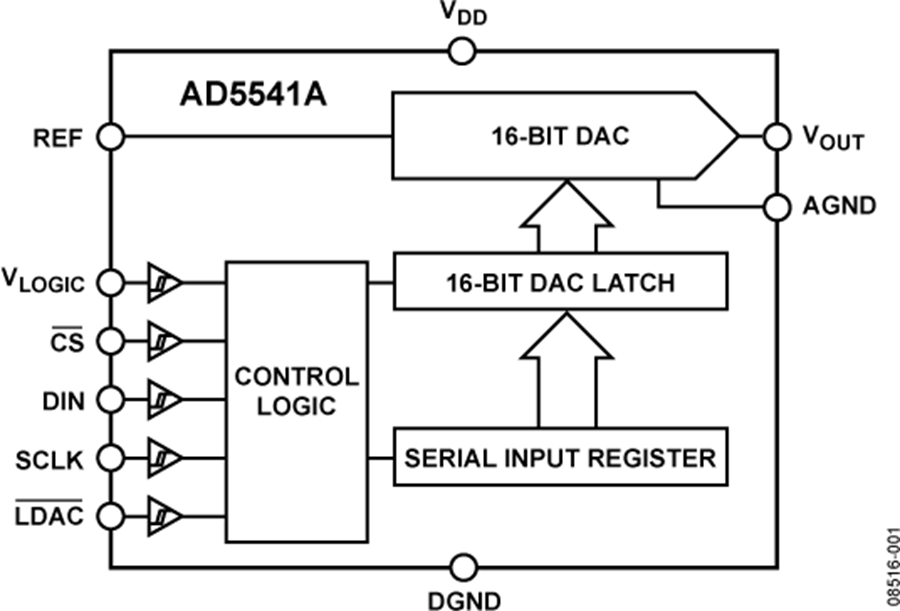

    AD5541A电路图

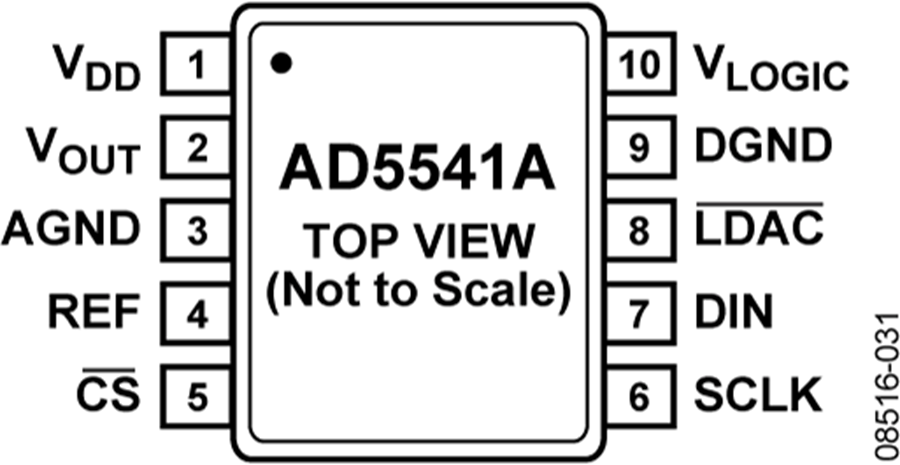

      AD5541A引脚图
