优势和特点

  驱动电压、测量电流及驱动电流、测量电压功能

  输出电压范围： ±11 V

  四种可编程驱动/测量电流范围：±4 µA、±40 µA、±400 µA、±4 mA

  测量电压范围： ±11 V

  可利用外部驱动器提供扩展的电流范围：±40 mA和±160 mA

  片上集成箝位电路和窗口比较器

产品详情

AD5520是一款单通道单位引脚参数测量单元(PPMU)，适用于半导体自动测试设备和精密测量仪器。它提供可编程工作模式，可驱动一个引脚电压并测量相应的电流，或者驱动一个电流并测量相应的电压。该PPMU可以驱动-11 V至+11 V范围内的电压或最高±4 mA的电流。它提供驱动检测功能以确保测试仪引脚处的精度。同时提供一个保护输出来驱动一个驱动/检测对的屏蔽功能。

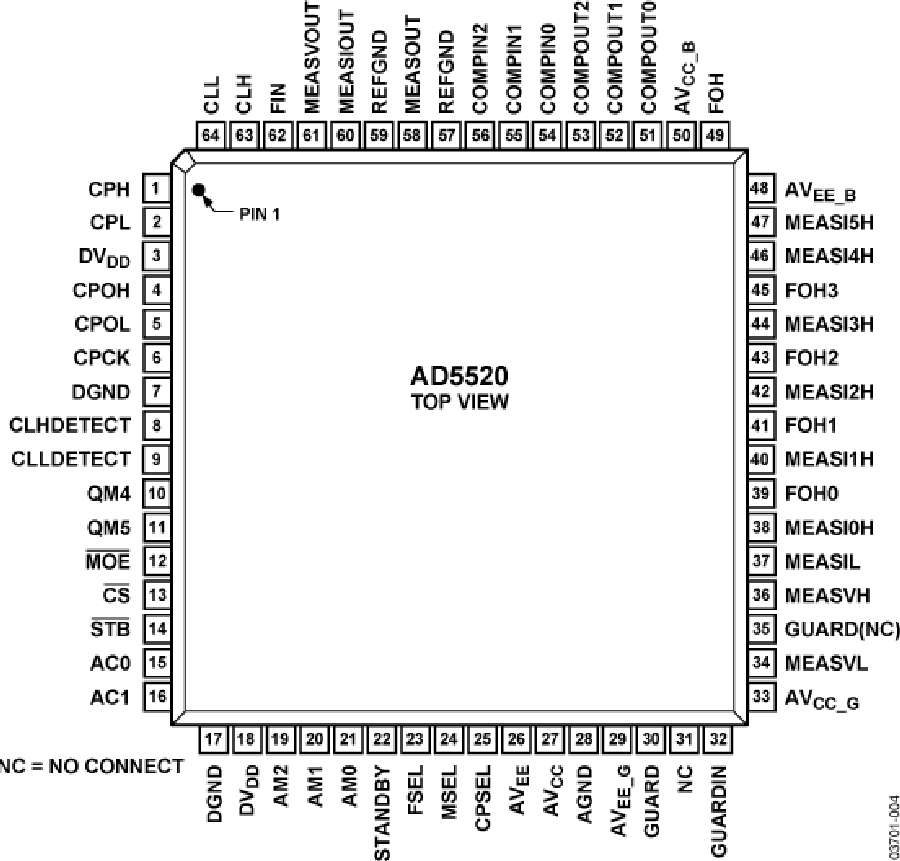

AD5520采用64引脚LQFP封装。
