AD5512A

AD5512A:2.7 V至5.5 V、串行输入、电压输出、16/12位nanoDAC™,提供16引脚3 mm × 3 mm LFCSP封装

制造商:ADI/AD

产品信息

优势和特点

  12/16位分辨率

  1 LSB INL

  噪声频谱密度:11.8 nV/√Hz

  建立时间:1 μs

  毛刺能量:1.1 nV-s

  温度漂移:0.05 ppm/°C

  5 kV HBM ESD额定值

  欲了解更多特性,请参考数据手册

产品详情

AD5512A/AD5542A单通道、12/16位、串行输入、无缓冲电压输出数模转换器(DAC),采用2.7 V至5.5 V单电源供电。DAC输出范围为0 V至VREF,保证单调性,提供1 LSB INL精度(16位),无需调整,额定温度范围为−40°C至+85°C (AD5542A)或−40°C至+125°C (AD5512A)。

AD5512A/AD5542A提供无缓冲输出,建立时间为1 μs,失调误差小,非常适合高速开环控制应用。

AD5512A/AD5542A采用双极性工作模式,可产生±VREF输出摆幅。二者还含有用于基准电压与模拟接地引脚的开尔文检测连接,以降低布局敏感度。

AD5512A/AD5542A提供16引脚LFCSP封装,AD5542A还提供10引脚LFCSP和16引脚TSSOP两种封装。AD5512A/AD5542A采用多功能三线式接口,并且与50 MHz SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。

应用

  自动测试设备

  精密源测量仪器

  数据采集系统

  医疗与航空航天仪器

  通信设备

产品聚焦

  16位性能,无需调整

  2.7 V至5.5 V单电源供电。

  低噪声频谱密度:11.8 nV/√Hz。

  低温度漂移:0.05 ppm/°C。

  3 mm × 3 mm LFCSP和TSSOP封装。

电路图、引脚图和封装图

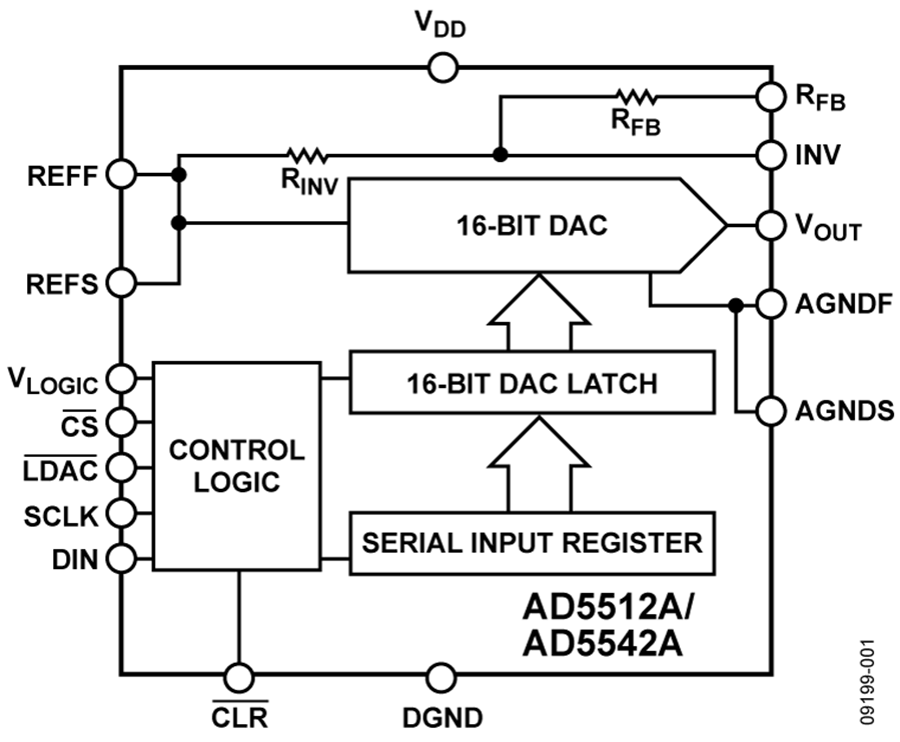

    AD5512A电路图

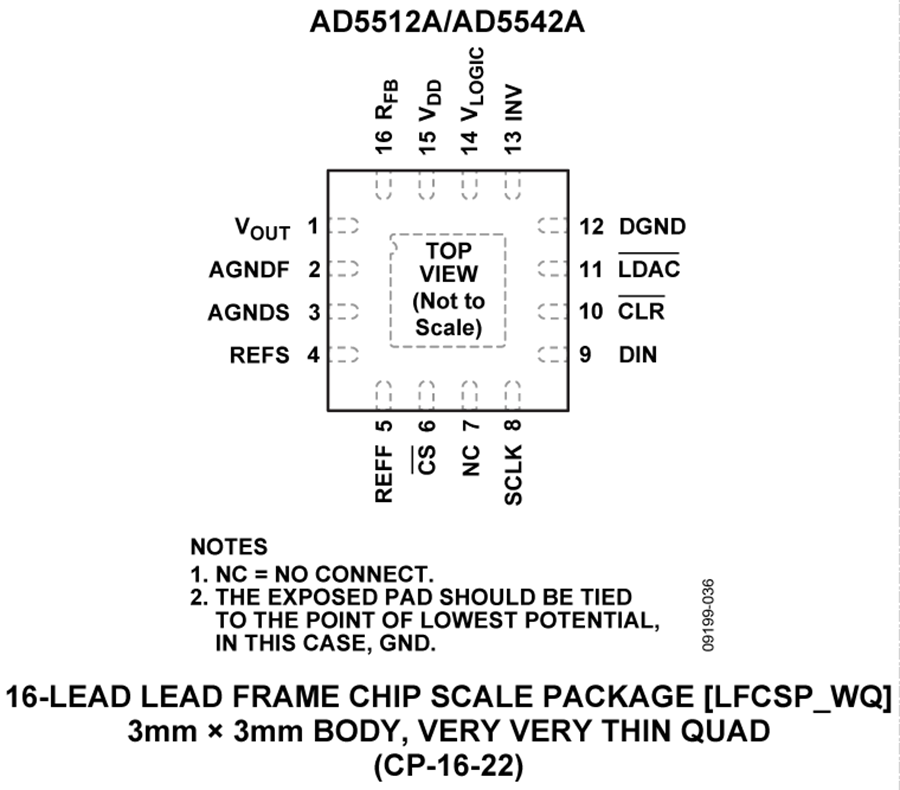

      AD5512A引脚图
