AD5346

2.5 V至5.5 V、并行接口、八通道电压输出、8位数模转换器

制造商：ADI/AD

中文资料及数据手册

优势和特点

低功耗工作： 1.4 mA（最大值，3.6 V时）

掉电模式功耗：120 nA (3 V)，400 nA (5 V)

通过设计对所有代码保证单调性

轨到轨输出范围：0至VREF或 0 V 至 2×VREF

上电复位至0 V

通过LDAC引脚同时更新DAC输出

异步CLR设置

回读

缓冲/无缓冲基准电压输入

写入（WR）时间：20 ns

38引脚TSSOP/6 mm × 6 mm 40引脚LFCSP封装

温度范围： -40℃至+105℃

提示：欲了解更多信息以及申请样片，请联系DAC产品组；请注明您的姓名、公司名称、邮寄地址、电话/传真号码、电子邮件地址，并简要说明您的应用。

AD5346电路图

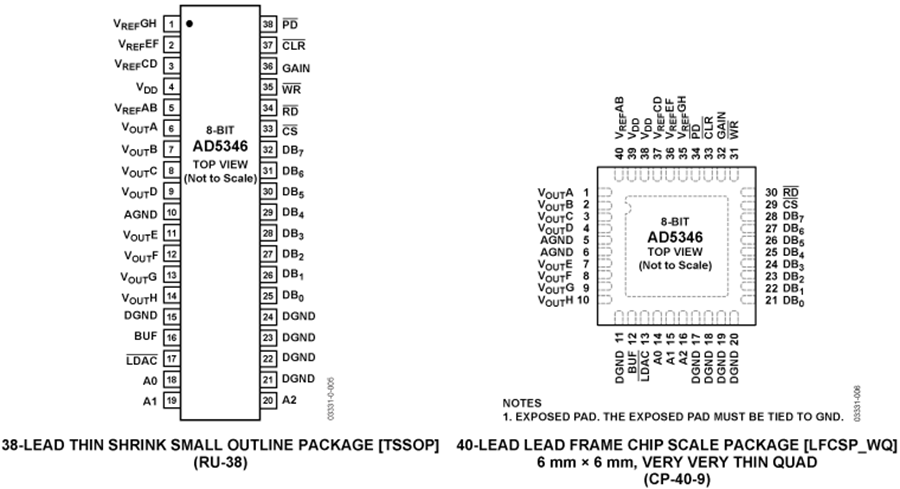

AD5346引脚图
