优势和特点

  1个12位DAC，采用24引脚TSSOP封装

  低功耗工作：115 µA (3 V)，140 µA (5 V)

  省电模式（通过PD 引脚）：80 nA (3 V)，200 nA (5 V)

  采用2.5 V至5.5 V电源供电

  双缓冲输入逻辑

  通过设计对所有代码保证单调性

  可选缓冲/无缓冲基准电压输入

  欲了解更多信息，请参考数据手册

产品详情

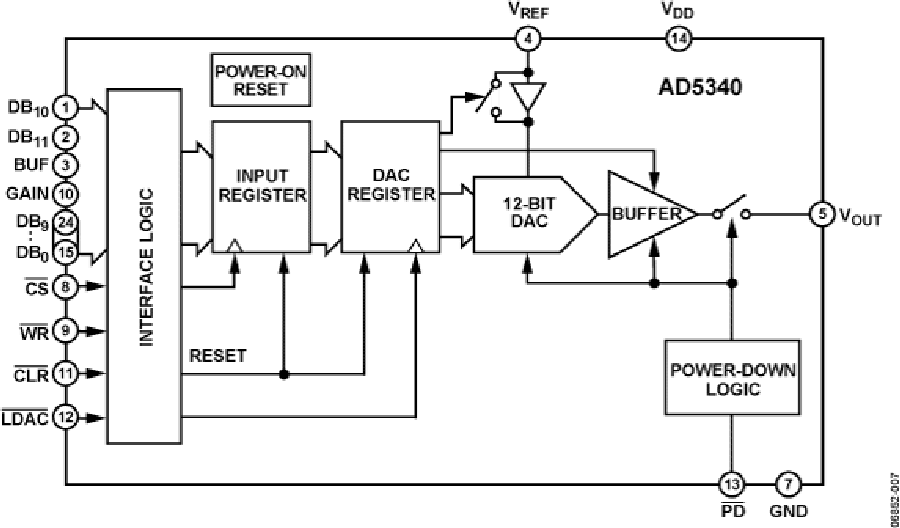

AD5330/AD5331/AD5340/AD5341分别是单通道、8/10/12位DAC，采用2.5 V至5.5 V电源供电，3 V时功耗仅115 μA，省电模式下功耗可降至80 nA。上述器件均集成一个片内输出缓冲，可将输出同时驱动至两个供电轨；而AD5330、AD5340和AD5341允许选择缓冲或无缓冲基准电压输入。

AD5330/AD5331/AD5340/AD5341均具有一个并行接口。由CS 选择器件，数据则在WR的上升沿载入输入寄存器。

通过GAIN引脚，可将输出范围设置为0 V至VREF或0 V至2 × VREF。

这些DAC的输入数据要经过双缓冲，因而利用LDAC引脚可以同时更新系统中的多个DAC。

此外还提供一个异步/CLR输入引脚，可以将输入寄存器和DAC寄存器的内容全部复位至零。这些器件还内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件写入有效数据为止。

AD5330/AD5331/AD5340/AD5341采用超薄紧缩小型封装(TSSOP)。

应用

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器

  工业过程控制
