优势和特点

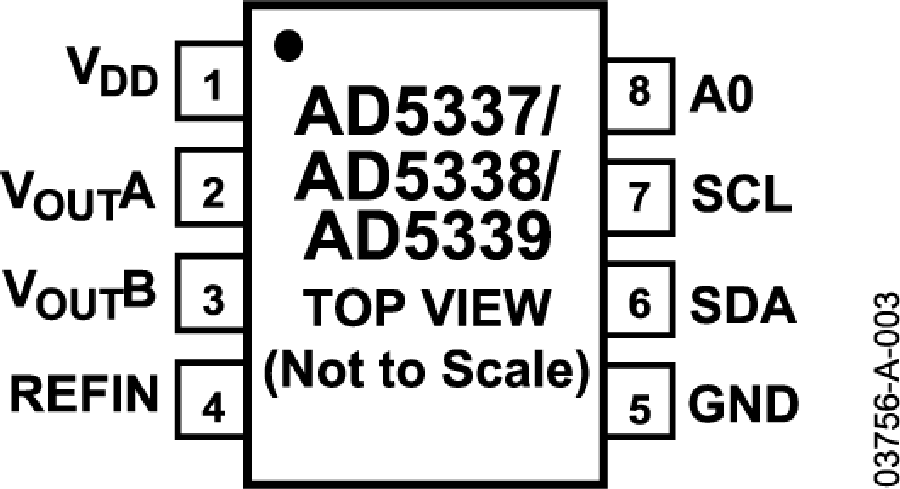

  AD5337 两个缓冲8位DAC，采用8引脚MSOP封装

  AD5338, AD5338-1 两个缓冲10位DAC，采用8引脚MSOP封装

  AD5339 两个缓冲12位DAC，采用8引脚MSOP封装

  低功耗工作：250 µA (3 V)，300 µA (5 V)

  双线式（I2C兼容）串行接口

  采用2.5 V至5.5 V电源供电

  通过设计对所有代码保证单调性

  省电模式：80 nA (3 V)，200 nA (5 V)

  3种省电模式

  双缓冲输入逻辑

  输出范围：0 V至VREF

  上电复位至0 V

产品详情

AD5337/AD5338/AD5339分别是双通道8/10/12位、缓冲电压输出DAC，每款器件均提供8引脚MSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为250 µA。它内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。双线式串行接口能够以最高400 kHz时钟速率工作。当VDD

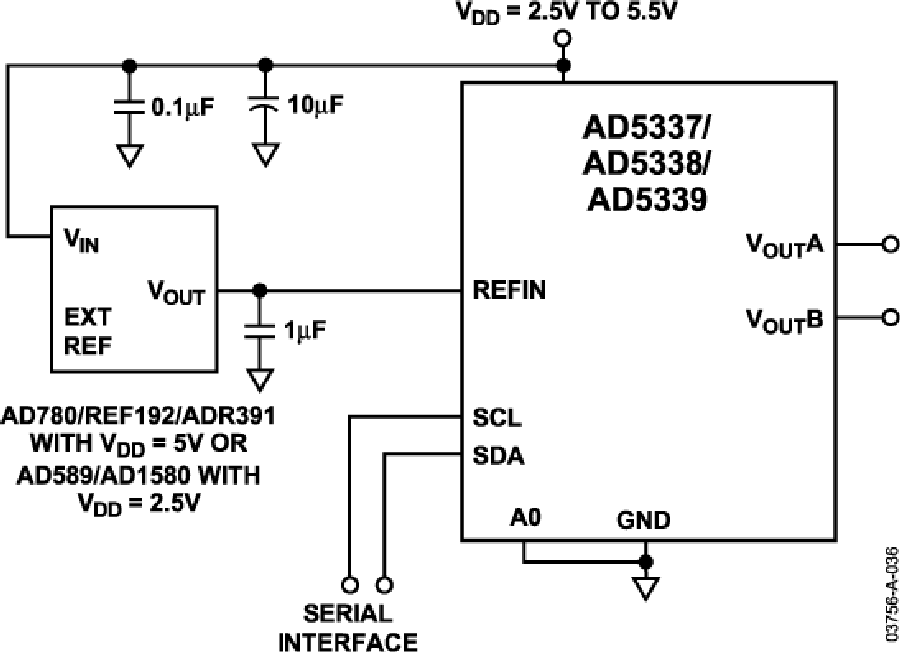

两个DAC的基准电压均从一个基准电压引脚获得。利用软件LDAC 功能则可以同时更新所有DAC的输出。上述器件均内置一个上电复位电路，以确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。软件清零功能可将所有输入寄存器和DAC寄存器复位至0 V。省电特性可将这些器件的功耗降至200 nA（5 V，3 V时为80 nA）。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时典型功耗为1.5 mW，3 V时典型功耗为0.75 mW，省电模式下则降至1 µW。

应用

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器

  工业过程控制

Data Sheet, Rev. C, 9/07
