优势和特点

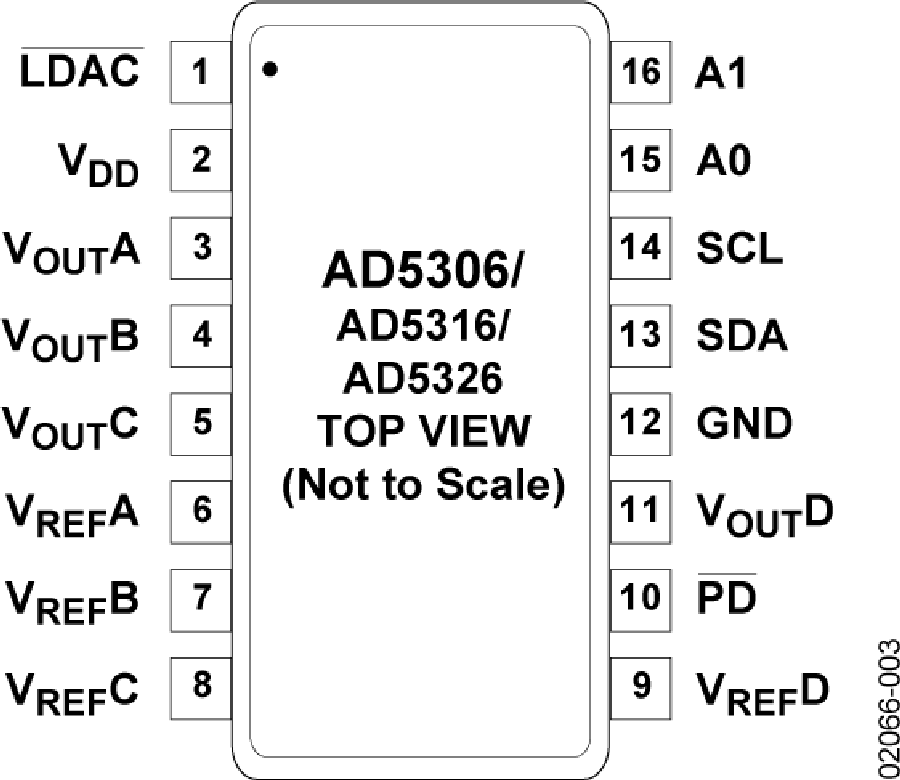

  4个12位DAC，采用16引脚TSSOP封装

  低功耗：500µA （5 V），400µA （3 V）

  省电模式：300 nA （5 V），90 nA （3 V）

  通过设计保证单调性

  上电复位至0 V

  双缓冲输入逻辑

  输出范围：0 V至REF或0 V至2VREF

  双线式（I2C™兼容）串行接口

  数据回读设置

  软件清零设置

  通过LDAC引脚（低电平有效）同时更新

  每个DAC均可选择缓冲/无缓冲基准电压输入

产品详情

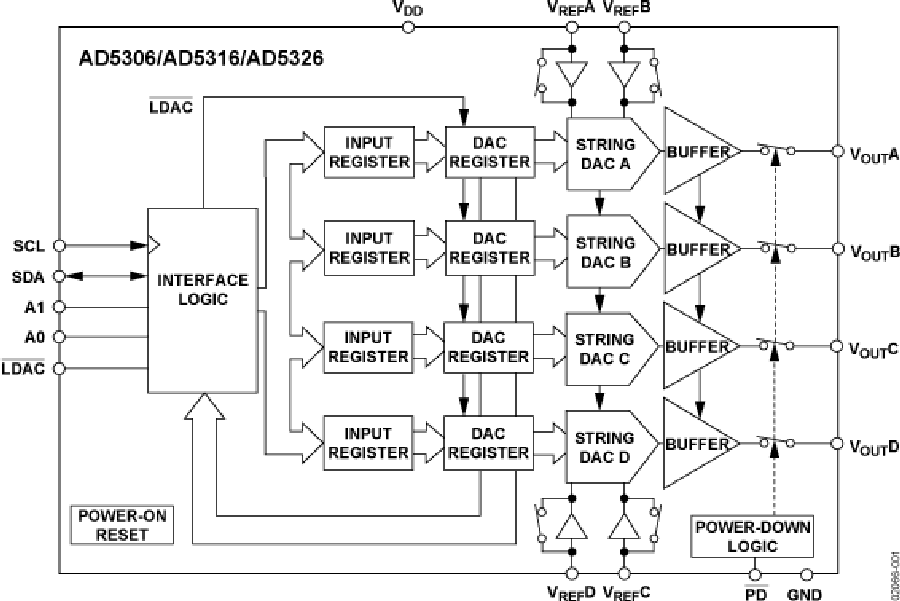

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/ µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD<3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品聚焦

  提供16引脚MicroSOIC封装

  低功耗，采用2.5 V至5.5 V单电源供电

  3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

  轨到轨输出，压摆率为0.7 V/ µs

  多个器件可以共用同一总线

  双线式串行接口，时钟速率最高达400 kHz

  与AD5306（8位）和AD5316（10位）引脚兼容、软件兼容

I2C（Inter-IC）是飞利浦半导体公司的商标。
