优势和特点

  4个12位DAC，采用10引脚MicroSOIC封装

  低功耗：600 µA （5 V），500 µA （3 V）

  关断模式的功耗：200 nA（5 V），80 nA（3 V）

  通过设计保证单调性

  上电复位至0 V

  三种关断功能

  双缓冲输入逻辑

  输出范围：0 V至VREF

  双线式（I2C™兼容）串行接口

  数据回读设置；软件清零设置

  通过LDAC引脚（低电平有效）同时更新DAC输出

  温度范围：-40 °C至105 °C

产品详情

AD5305/AD5315/AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品特色

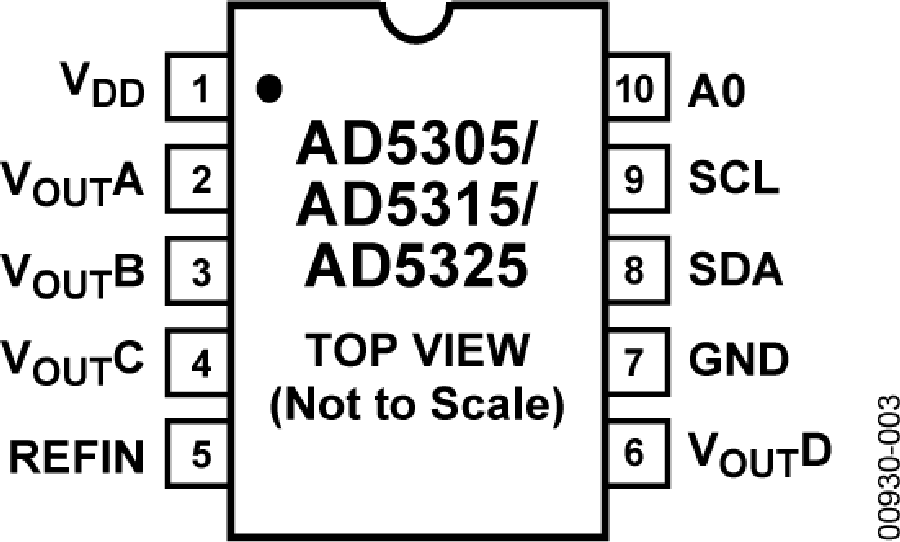

  提供10引脚MicroSOIC封装

  低功耗，采用2.5 V至5.5 V单电源供电

   3 V时功耗为1.5 mW，5 V时功耗为3 mW

   轨到轨输出，压摆率为0.7 V/µs

   多个器件可以共用同一总线

   基准电压从电源获得

   串行接口，时钟速率最高达400 kHz

  与AD5305（8位）和AD5315（10位）引脚兼容、软件兼容

I2C (Inter-IC)是飞利浦半导体公司的商标。
