优势和特点

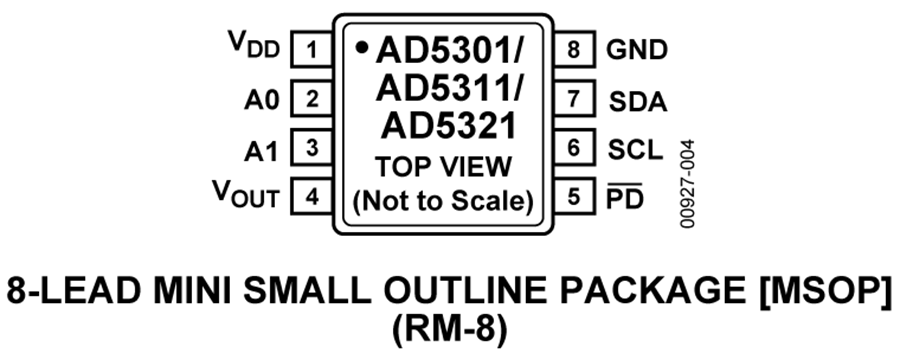

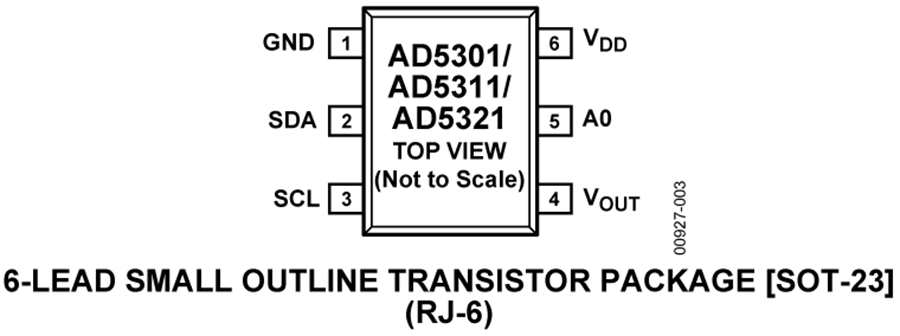

  12位6引脚SOT-23和8引脚MSOP封装

  微功耗工作：120 μA (3V)

  双线式(I2C®兼容)串行接口

  数据回读功能

  采用2.5V至5.5V电源供电

  通过设计对所有代码保证单调性

  省电模式：50nA (3V)

  基准电压从电源获得

  上电复位至0V

  片内轨到轨输出缓冲放大器

  3种省电功能

产品详情

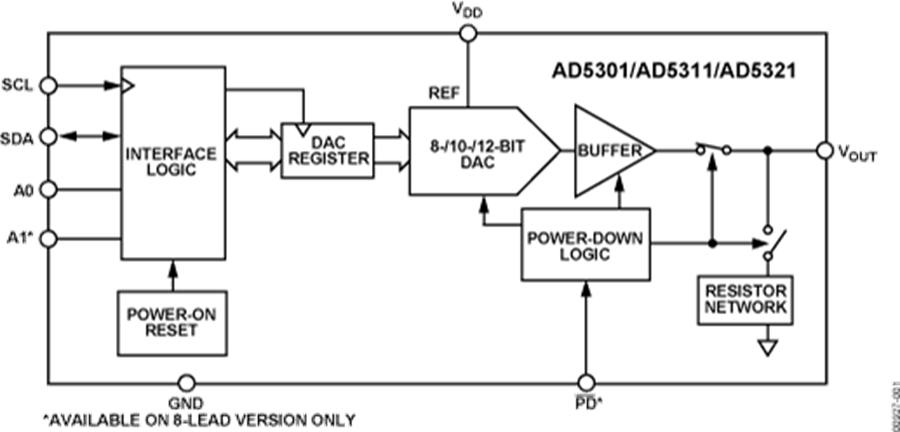

AD5301/AD5311/AD5321分别是单通道8/10/12位、缓冲电压输出DAC，采用2.5V至5.5V单电源供电，3V时功耗为120μA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式(I2C兼容)串行接口能够以最高400 kHz的时钟速率工作。多个器件可以共用同一总线。

这款DAC的基准电压从电源输入获得，因此它具有最宽的动态输出范围。上述器件均内置一个上电复位电路，确保DAC输出上电至0V并保持该电平，直到执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在3V时的功耗降至50nA，并提供软件可选输出负载。

在正常工作模式下，这些DAC具有低功耗特性，非常适合便携式电池供电设备。5V时功耗为0.75 mW，3V时功耗为0.36mW，所有省电模式下则降至1µW。

应用

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器
