优势和特点

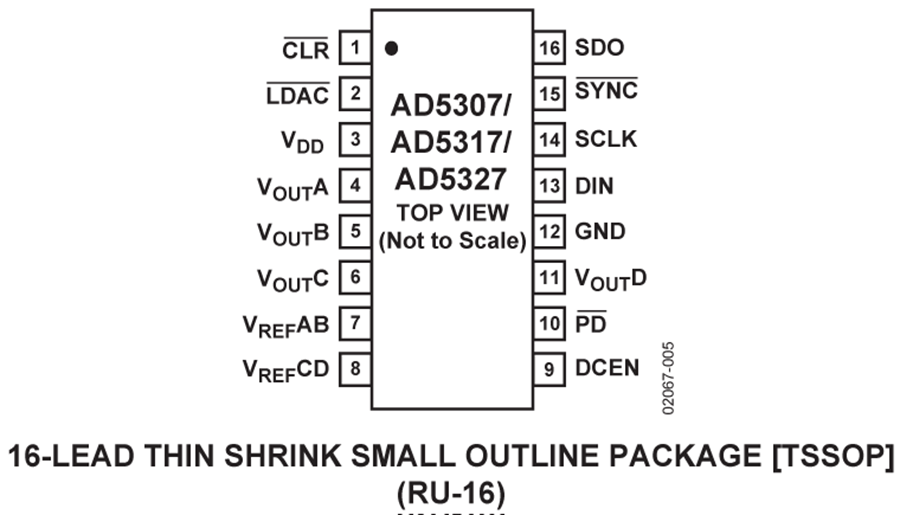

  4个10位DAC，采用16引脚TSSOP封装

  低功耗：500 µA (5 V)，400 µA (3 V)

  关断模式的功耗：300 nA (5 V)，90 nA (3 V)

  通过设计保证单调性

  上电复位至0 V

  双缓冲输入逻辑

  输出范围：0 V至VREF 或0 V至2VREF

  低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口

  通过LDAC引脚(低电平有效)同时更新DAC输出

  通过CLR引脚(低电平有效)提供异步清零设置

  SDO菊花链选项

  每对DAC均可选择缓冲/无缓冲基准电压输入

产品详情

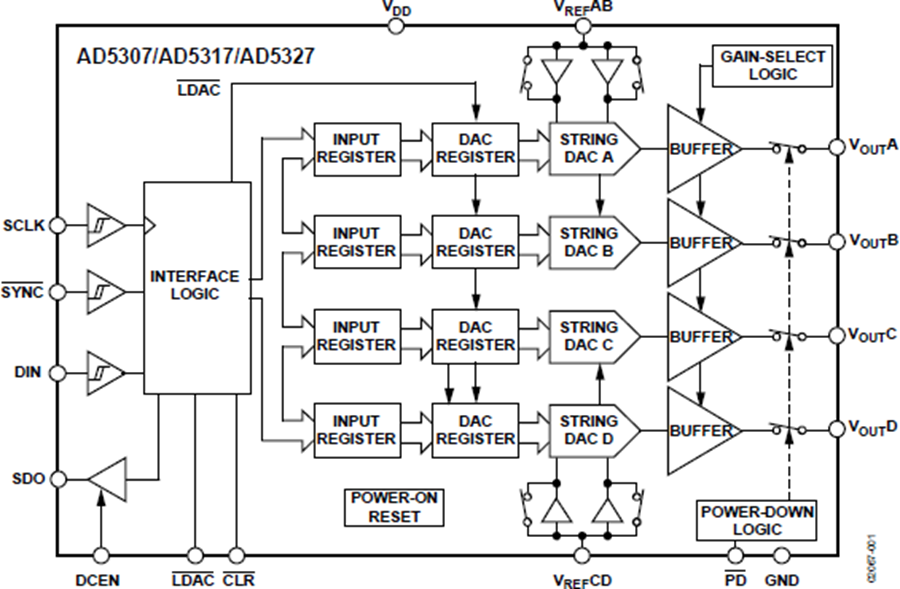

AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为400 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

产品特色

  提供16引脚TSSOP封装

  低功耗，采用2.5 V至5.5 V单电源供电

  3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

  轨到轨输出，压摆率为0.7 V/µs

  三线式串行接口，时钟速率最高达30 MHz

  与AD5307(8位)和AD5327(12位)引脚兼容、软件兼容
