优势和特点

  低漂移2.5V片内基准电压源：2 ppm/°C（典型值）

  小型封装：3 mm × 3 mm、16引脚LFCSP

  总不可调整误差（TUE）：±0.1% FSR（最大值）

  失调误差：±1.5 mV（最大值）

  增益误差：±0.1% FSR（最大值）

  高驱动能力：20 mA，0.5 V（供电轨）

  用户可选增益：1或2（GAIN引脚）

  复位到零电平或中间电平（RSTSEL引脚）

  1.8 V逻辑兼容

  400 kHz I2C兼容型串行接口

  4个可用I2C地址

  低毛刺：0.5 nV-s

  鲁棒的HBM（额定值为3.5 kV）和FICDM ESD（额定值为1.5 kV）性能

  欲了解更多特性，请参考数据手册

产品详情

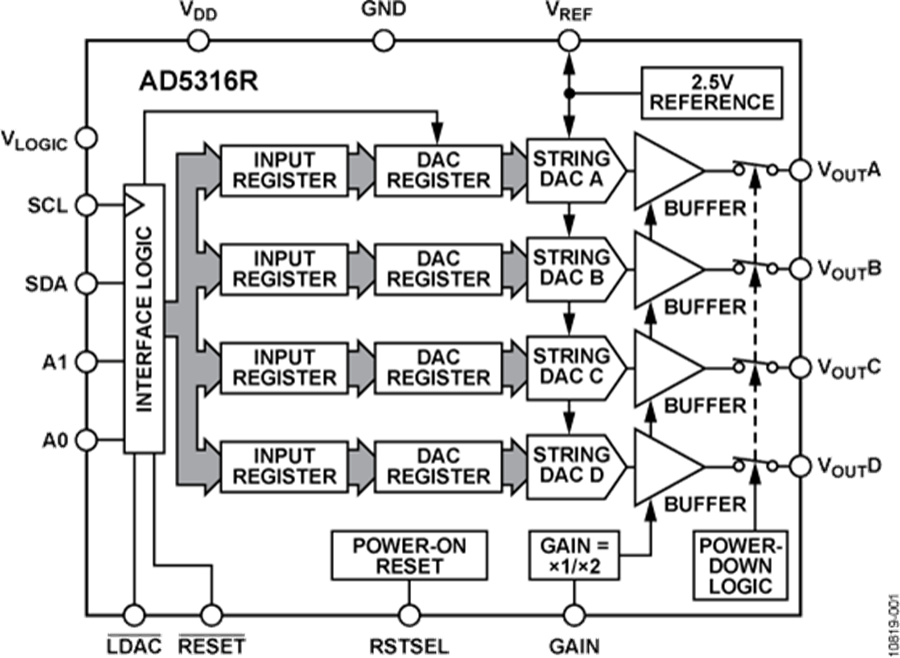

AD5316R属于nanoDAC®系列，是一款四通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。提供3 mm X 3 mm LFCSP和TSSOP封装。

AD5316R还内置一个上电复位电路和一个RSTSEL引脚，RSTSEL引脚将确保DAC输出上电至零电平或中间电平，直到执行一次有效的写操作为止。该器件具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 µA。

AD5316R采用多功能双线式串行接口，时钟速率最高达400 kHz，包含一个为1.8 V/3 V/5 V逻辑电平准备的VLOGIC引脚。

  出色的直流性能总非调整误差：±0.1% FSR（最大值）

  低漂移片内基准电压源：2.5V；典型温度系数为2 ppm/°C

  两种封装选择：3 mm × 3 mm 16引脚LFCSP或16引脚TSSOP

应用

  数字增益和失调电压调整

  可编程衰减器

  工业自动化

  数据采集系统
