优势和特点

  4个10位DAC，采用10引脚MicroSOIC封装

  低功耗：600 µA (5 V)，500 µA (3 V)

  关断模式的功耗：200 nA (5 V)，80 nA (3 V)

  通过设计保证单调性

  上电复位至0 V

  三种关断功能

  双缓冲输入逻辑

  输出范围：0 V至VREF

  双线式(I2C™兼容)串行接口

  数据回读设置；软件清零设置

  通过LDAC位(低电平有效)同时更新

  温度范围：-40°C至105°C

产品详情

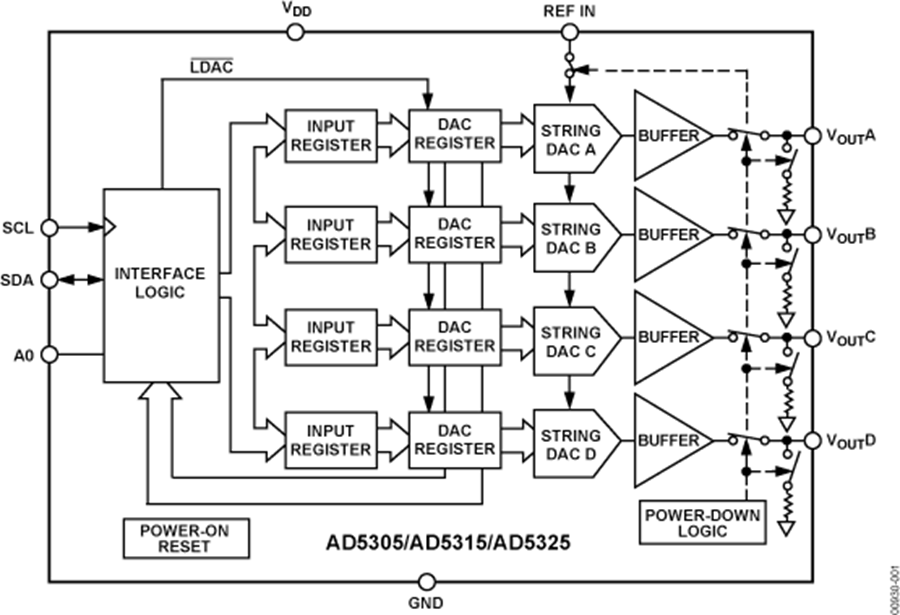

AD5305/AD5315/AD5325分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚microSOIC封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD

产品特色

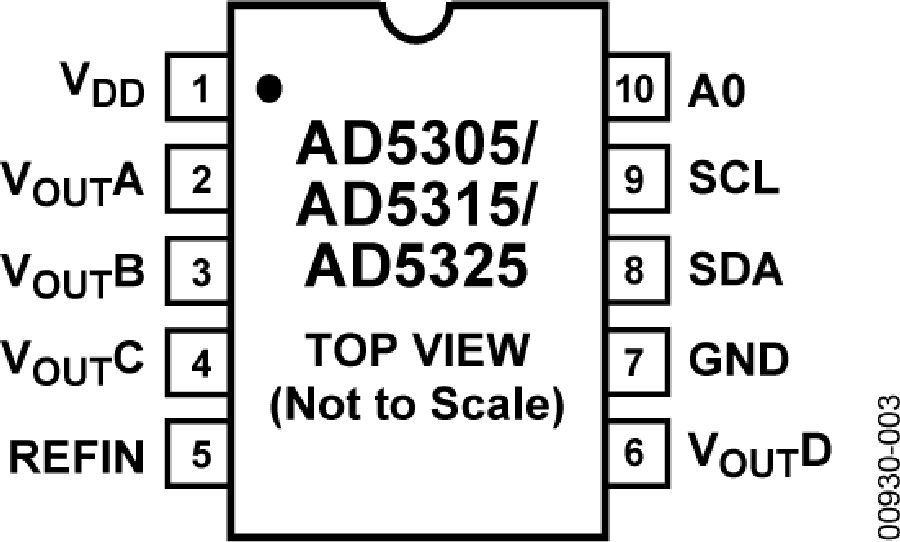

  提供10引脚MicroSOIC封装

  低功耗，采用2.5 V至5.5 V单电源供电

  3 V时功耗为1.5 mW，5 V时功耗为3 mW

  轨到轨输出，压摆率为0.7 V/µs

  多个器件可以共用同一总线

  串行接口，时钟速率最高达400 kHz

  与AD5305(8位)和AD5325(12位)引脚兼容、软件兼容

I2(Inter-IC)是飞利浦半导体公司的商标。
