优势和特点

  1.8 V逻辑兼容

  低毛刺：0.5 nV-s

  低漂移2.5 V基准电压源：2 ppm/°C（典型值）

  增益误差：±0.1% FSR（最大值）

  复位到零电平或中间电平（RSTSEL引脚）

  失调误差：±1.5 mV（最大值）

  小型封装：3 mm × 3 mm、16引脚LFCSP

  带回读或菊花链的50 MHz SPI

  总不可调整误差(TUE)：±0.1% FSR（最大值）

  欲了解更多特性，请参考数据手册

  用户可选增益：1或2（GAIN引脚）

  高驱动能力：20 mA，0.5 V（供电轨）

产品详情

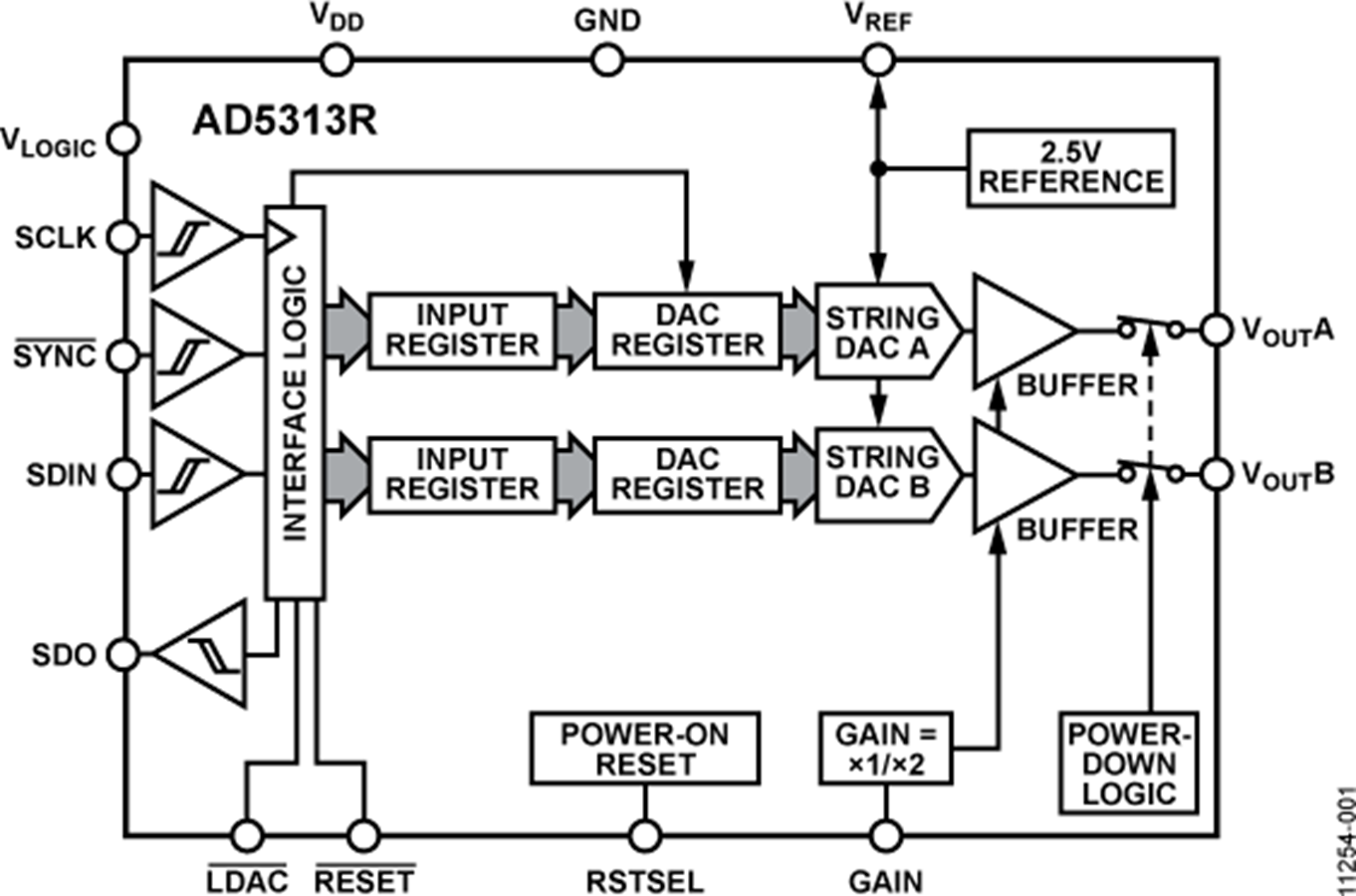

AD5313R属于nanoDAC® 系列，是一款低功耗、双通道、10位缓冲电压输出DAC。该器件内置2.5 V、2 ppm/˚C内部基准电压源（默认使能）和增益选择引脚，满量程输出为2.5 V（增益=1）或5 V（增益=2）。它采用2.7 V至5.5 V单电源供电，通过设计保证单调性，并具有小于0.1% FSR的增益误差和1.5 mV的失调误差性能。该器件提供3 mm × 3 mm LFCSP和TSSOP封装。

AD5313R还内置一个上电复位电路和一个RSTSEL引脚，确保DAC输出上电至零电平或中量程，直到执行一次有效的写操作为止。此外所有器件均具有各通道独立掉电特性，在掉电模式下，器件在3 V时的功耗降至4 μA。

AD5313R采用多功能SPI接口，时钟速率最高达50 MHz，并均包含一个为1.8 V/3 V/5 V逻辑电源准备的VLOGIC引脚。

产品特色

  出色的直流性能：总不可调整误差：±0.1% FSR（最大值）

  低漂移2.5 V片内基准电压源：典型温度系数为2 ppm/°C

  小型封装：3 mm × 3 mm、16引脚LFCSP或16引脚TSSOP

应用

  光收发器

  基站功率放大器

  过程控制（PLC I/O卡）

  工业自动化

  数据采集系统
