优势和特点

  AD5308：一个16引脚TSSOP封装中集成8个缓冲8位DAC，A级：±1 LSB INL，B级：±0.75 LSB INL

  AD5318：一个16引脚TSSOP封装中集成8个缓冲10位DAC，A级：±4 LSB INL，B级：±3 LSB INL

  AD5328：一个16引脚TSSOP封装中集成8个缓冲12位DAC，A级：±16 LSB INL，B级：±12 LSB INL

  低功耗工作：0.7 mA (3 V)

  掉电模式功耗：120 nA (3 V)，400 nA (5 V)

  双缓冲输入逻辑

  通过设计对所有代码保证单调性

  可选缓冲/无缓冲/VDD 基准电压输入

  输出范围：0 V至VREF或0 V至2 VREF

  上电复位至0 V

  可编程能力各通道可单独进入省电模式同时更新各输出(LDAC)

  低功耗，SPI®， QSPI™， MICROWIRE™，DSP兼容三线式串行接口

产品详情

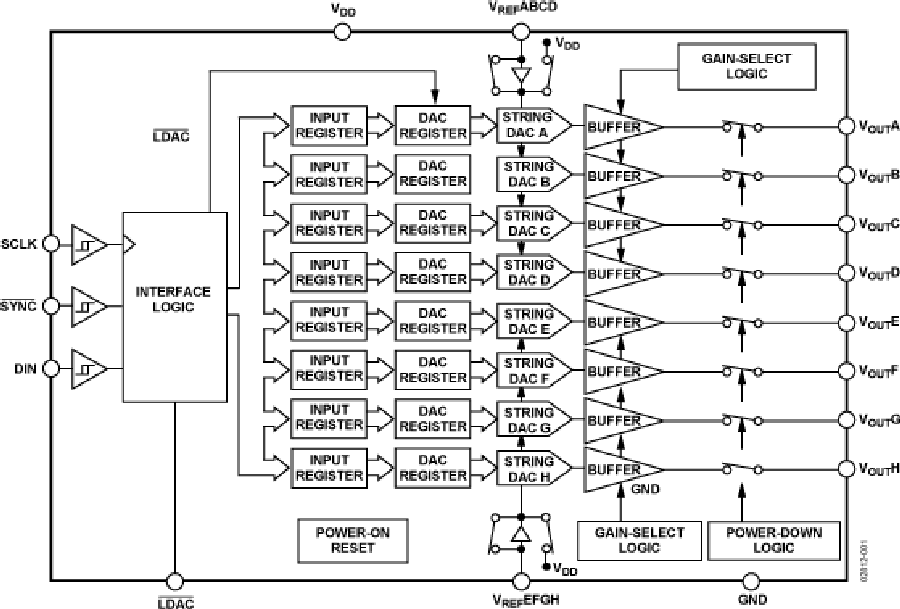

AD5308/AD5318/AD5328分别是八通道、8/10/12位缓冲电压输出DAC，采用16引脚TSSOP封装。这些器件采用2.5 V至5.5 V单电源供电，3 V时典型功耗为0.7 mA。内置的片内输出放大器能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。AD5308/AD5318/AD5328采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

八个DAC的基准电压从两个基准电压引脚获得（一个引脚对应四个DAC）。这些基准电压输入可以配置为缓冲、无缓冲或VDD输入。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。利用异步LDAC输入则可以同时更新所有DAC的输出。此外还具有省电特性，可将功耗降至400 nA（5 V，3 V时为120 nA）。DAC的8个通道可以各自独立地进入省电模式。

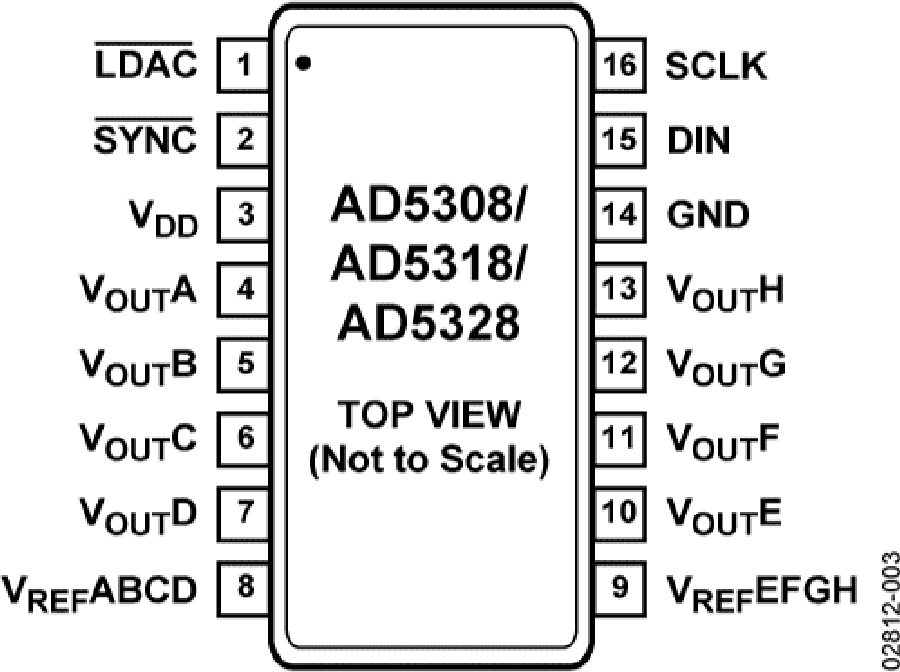

三款器件都采用相同的引脚排列，用户可以根据具体应用选择适当的分辨率，而不必重新设计电路板。

应用

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  光纤网络

  自动测试设备

  移动通信

  可编程衰减器

  工业过程控制
