AD5307
2.5 V至5.5 V、400 µA、四通道、电压输出8位DAC,采用16引脚TSSOP封装
制造商:ADI/AD
产品信息
优势和特点
Four 8-Bit DACS in 16-Lead TSSOP
Low Power: 500 µA @ 5 V, 400 µA @ 3 V
Power-Down to 300 nA @ 5 V, 90 nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Double-Buffered Input Logic
Output Range: O-VREF O-2VREF
Low Power, SPI™, QSPI™, MICROWIRE™ and DSP-Compatible 3-Wire Serial Interface
Simultaneous Update of DAC Outputs via LDAC pin (active low)
Asynchronous Clear Facility via CLR pin (active low)
SDO Daisy-Chaining Option
Buffered/Unbuffered Reference Input Options for each DAC pair
产品详情
AD5307/AD5317/AD5327分别是四通道8/10/12位、缓冲电压输出DAC,提供16引脚TSSOP封装,采用2.5 V至5.5 V单电源供电,3 V时功耗为400 µA。这些器件内置片内输出放大器,能够提供轨到轨输出摆幅,压摆率为0.7 V/µs。AD5307/AD5317/AD5327采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。
产品特色
提供16引脚TSSOP封装
低功耗,采用2.5 V至5.5 V单电源供电
3 V时功耗为1.2 mW,5 V时功耗为2.5 mW
轨到轨输出,压摆率为0.7 V/µs
三线式串行接口,时钟速率最高达30 MHz
与 AD5317 (10位)和AD5327 (12位)引脚兼容、软件兼容

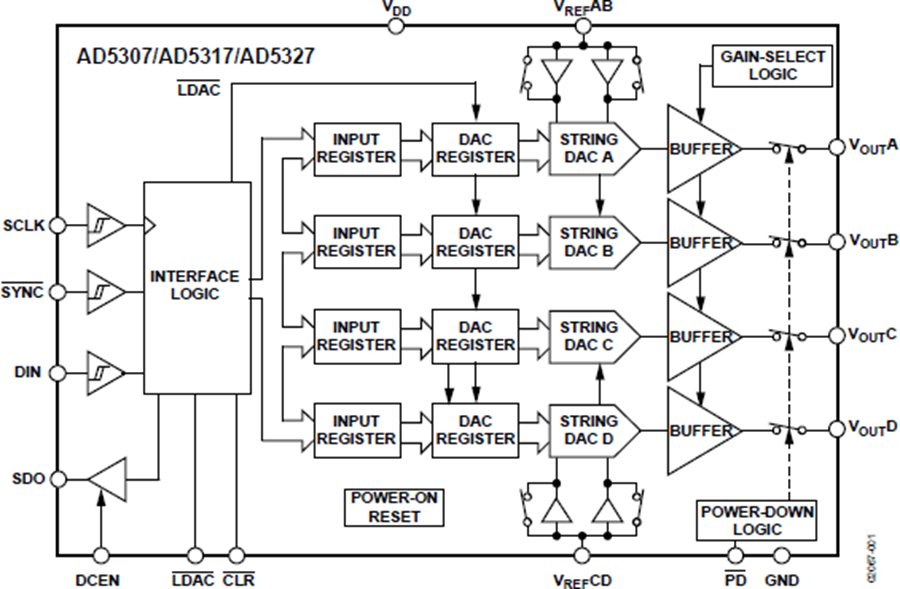

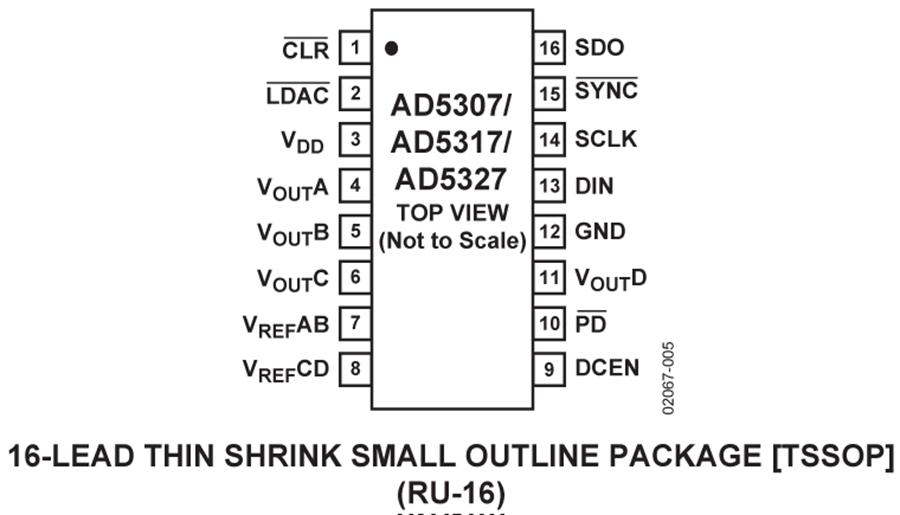

电路图、引脚图和封装图
