优势和特点

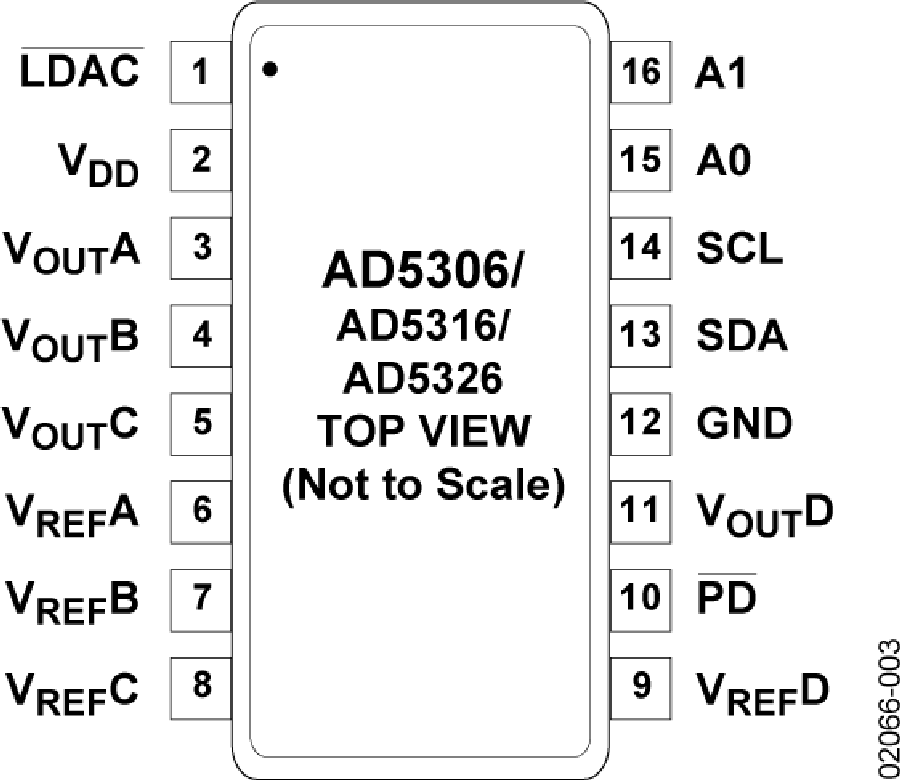

  Four 8-Bit DACS in 16-Lead TSSOP

  Low Power: 500 µA @ 5 V, 400 µA @ 3 V

  Power-Down to 300 nA @ 5 V, 90 nA @ 3 V

  Guaranteed Monotonic by Design

  Power-On-Reset to Zero Volts

  Double-Buffered Input Logic

  Output Range: O-VREF or O-2VREF

  2-Wire (I2C™ Compatible) Serial Interface

  Data Readback Facility

  Software Clear Facility

  Simultaneous Update via LDAC pin (active low)

  Buffered/Unbuffered Reference Input Options for each DAC

产品详情

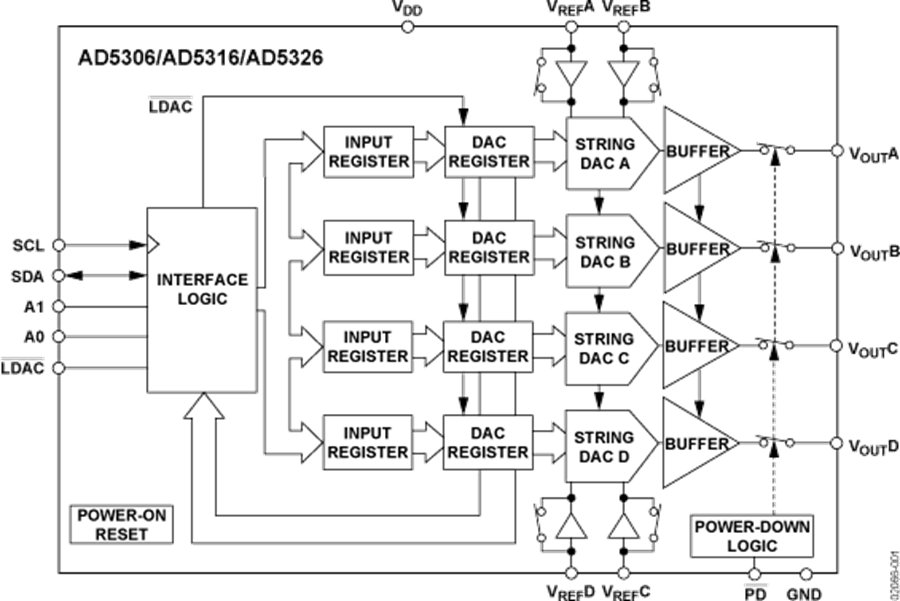

AD5306/AD5316/AD5326分别是四通道8/10/12位、缓冲电压输出DAC，提供16引脚TSSOP封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/μs。所用的双线式串行接口能够以最高400 kHz时钟速率工作。当VDD <3.6 V时，此接口为SMBus兼容。多个器件可以共用同一总线。

产品聚焦

  提供16引脚MicroSOIC封装

  低功耗，采用2.5 V至5.5 V单电源供电

  3 V时功耗为1.2 mW，5 V时功耗为2.5 mW

  轨到轨输出，压摆率为0.7 V/µs

  多个器件可以共用同一总线

  双线式串行接口，时钟速率最高达400 kHz

  与AD5316 (10位)和AD5326 (12位)引脚兼容、软件兼容

I2C (Inter-IC)是飞利浦半导体公司的商标。
