优势和特点

  4个缓冲8位DAC，提供10引脚MSOP和10引脚LFCSP封装A级积分非线性(INL):±1 LSB，B级积分非线性(INL):±0.625 LSB INL

  低功耗工作:500 µA (3 V)，600 µA (5 V)

  2.5 V至5.5 V电源

  通过设计对所有代码保证单调性

  省电模式功耗：80 nA (3 V)，200 nA (5 V)

  双缓冲输入逻辑

  输出范围:0 V至VREF

  上电复位至0 V

  同时更新各输出(LDAC功能)

  低功耗，SPI®、QSPI™、MICROWIRE™、DSP兼容三线式串行接口

  片内轨到轨输出缓冲放大器

  温度范围:–40°C至+105°C

产品详情

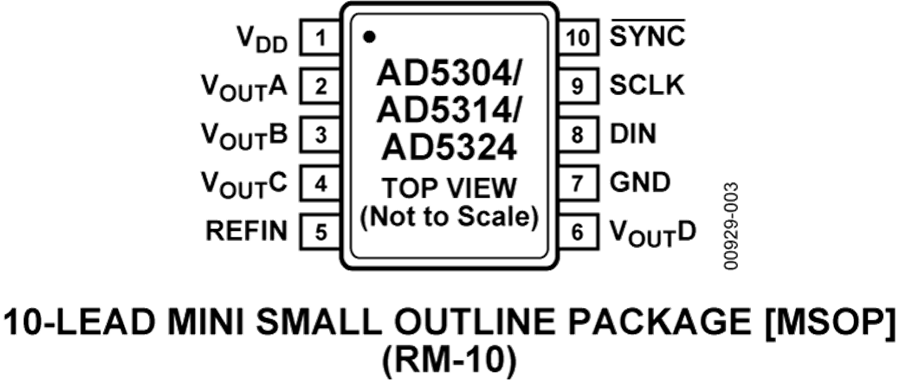

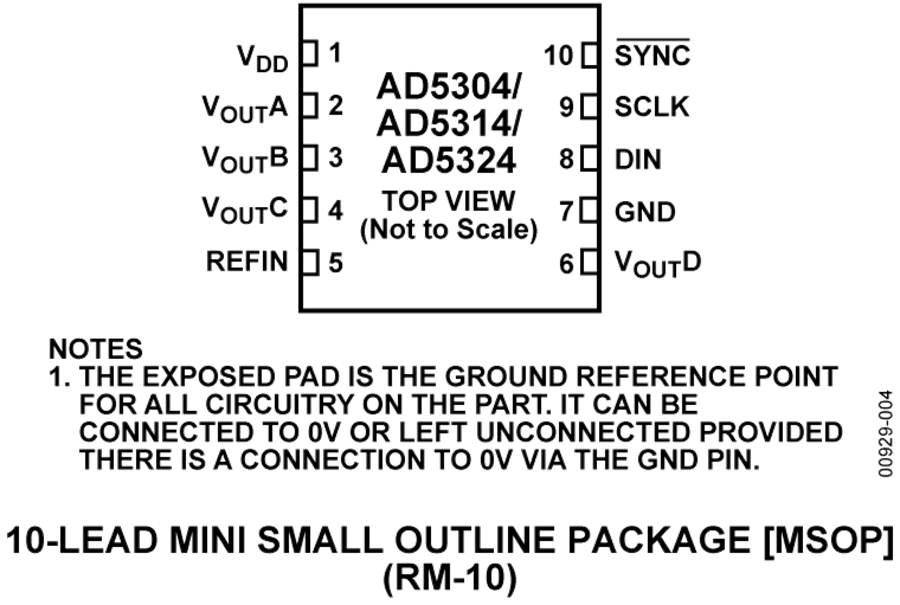

AD5304/AD5314/AD5324分别是四通道8/10/12位、缓冲电压输出DAC，提供10引脚MSOP和10引脚LFCSP两种封装，采用2.5 V至5.5 V单电源供电，3 V时功耗为500 µA。这些器件内置片内输出放大器，能够实现轨到轨输出摆幅，压摆率为0.7 V/µs。所用的三线式串行接口能够以最高30 MHz的时钟速率工作，并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

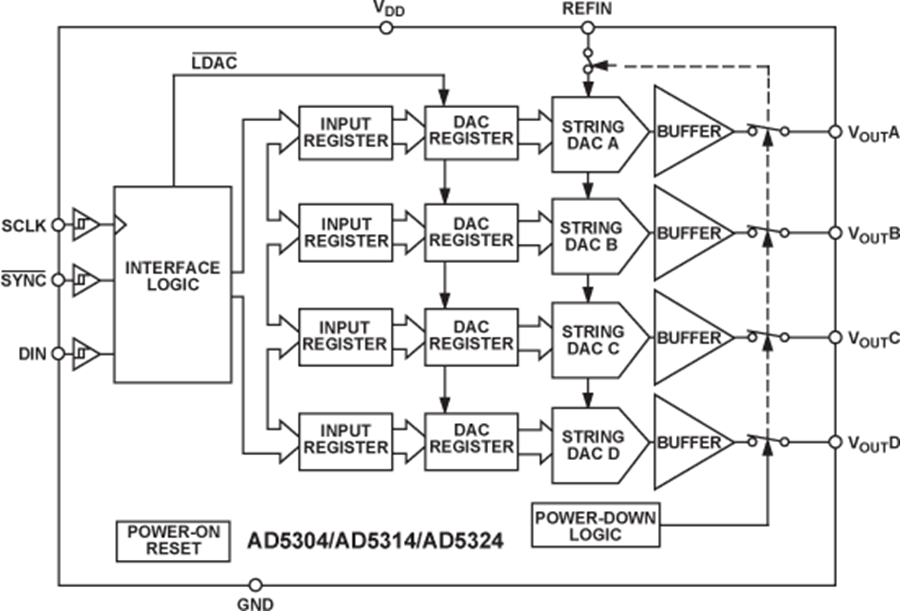

四个DAC的基准电压均从一个基准电压引脚获得。利用软件LDAC功能则可以同时更新所有DAC的输出。上述器件均内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，可将功耗降至200 nA（5 V，3 V时为80 nA）。

在正常工作模式下，这些器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为3 mW，3 V时功耗为1.5 mW，省电模式下则降至1 µW。

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器

  工业过程控制
