优势和特点

  一个封装中集成两个8位DAC

  微功耗:300 µA(5 V，包括基准电流)

  省电模式:200 nA (5 V)，50 nA (3 V)

  通过设计保证单调性

  上电复位至0 V

  可选缓冲/无缓冲基准电压输入

  输出电压:0-VREF

  低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口

  采用轨到轨方式工作的输出缓冲放大器，通过LDAC引脚(低电平有效)同时更新DAC输出

  温度范围:-40°C至105°C

  三种关断功能

产品详情

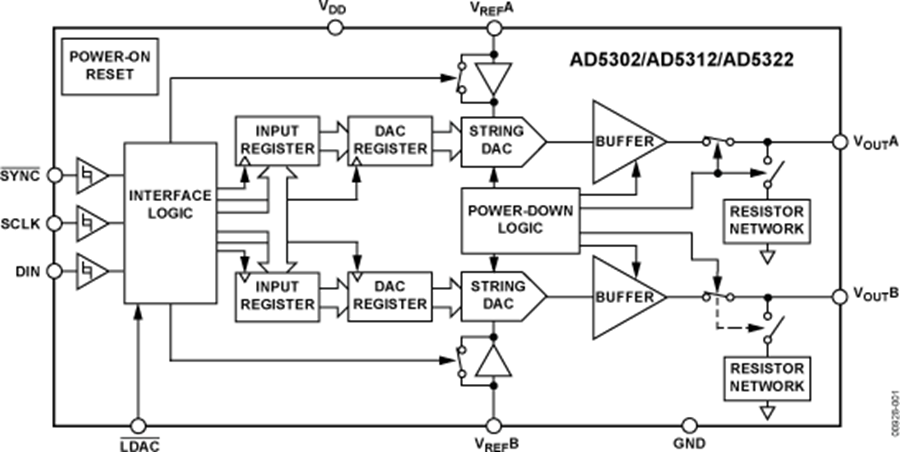

AD5302/AD5312/AD5322分别是双通道8/10/12位、缓冲电压输出DAC，提供10引脚mSOIC封装，采用+2.5 V至+5.5 V单电源供电，3 V时功耗为230 mA。这些器件内置片内输出放大器，能够提供轨到轨输出摆幅，压摆率为0.7 V/ms。AD5302/AD5312/AD5322采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品特色

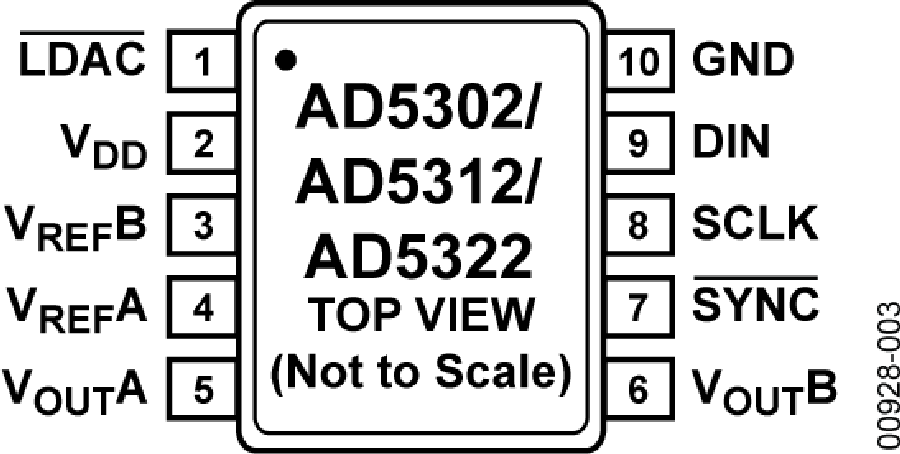

  提供10引脚MicroSOIC封装

  低功耗，采用2.5 V至5.5 V单电源供电

  3 V时功耗为0.7 mW，5 V时功耗为1.5 mW

  微分非线性误差(DNL)小于0.25 LSB

  轨到轨输出，压摆率为0.7 V/µs

  采用多功能三线式串行接口，时钟速率最高达30 MHz

  与AD5312 (10位)和AD5322 (12位)引脚兼容、软件兼容
