优势和特点

  微功耗:140 µA (5 V)，115 µA (3 V)

  省电模式:200 nA (5 V)，50 nA (3 V)

  通过设计保证单调性

  上电复位至0 V

  低功耗，SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口

  三种省电功能

  采用轨到轨方式工作的输出缓冲放大器

  SYNC(低电平有效)中断设置

  温度范围:-40°C至105°C

产品详情

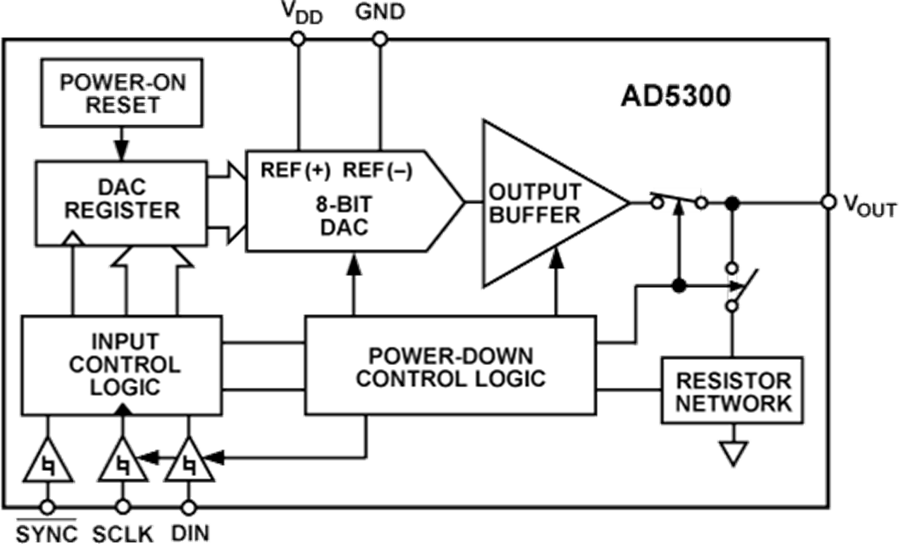

AD5300是一款单通道、8位缓冲电压输出DAC，采用2.7 V至5.5 V单电源供电，3 V时功耗为115 µA。它内置片内精密输出放大器，能够实现轨到轨输出摆幅。AD5300采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。

产品聚焦

  提供6引脚SOT-23和8引脚MicroSOIC封装

  低功耗，采用2.7 V至5.5 V单电源供电

  3 V时功耗为0.35 mW，5 V时功耗为0.7 mW

  轨到轨输出，压摆率为1 V/µs

  基准电压从电源获得

  高速串行接口，时钟速率最高达30 MHz

  与AD5300(8位)和AD5320(12位)引脚兼容、软件兼容

AD5300的基准电压从电源输入获得，因此它具有最宽的动态输出范围。该器件内置一个上电复位电路，确保DAC输出上电至0 V并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有省电特性，在省电模式下，器件在5 V时的功耗降至200 nA，并提供软件可选输出负载。可通过串行接口进入省电模式。

在正常工作模式下，这款器件具有低功耗特性，非常适合便携式电池供电设备。5 V时功耗为0.7 mW，省电模式下则降至1 µW。

AD5300是引脚兼容系列DAC中的一员，AD5310为10位产品，AD5320 为12位产品。AD5300/AD5310/AD5320提供6引脚SOT-23和8引脚µSOIC两种封装。
