优势和特点

  单通道、256/1024位分辨率

  标称电阻：20 kΩ、50 kΩ和100 kΩ

  标称电阻容差误差（电阻性能模式）：±1%（最大值）

  20次可编程游标存储器

  温度系数（变阻器模式）：35 ppm/°C

  分压器温度系数：5 ppm/°C

  +9V至+33V单电源供电

  ±9V至±16.5V双电源供电

  欲了解更多特性，请参考数据手册

  下载AD5292-EP (Rev 0)数据手册(pdf)

  温度范围：−55°C至+125°C

  受控制造基线

  唯一封装/测试厂

  唯一制造厂

  增强型产品变更通知

  认证数据可应要求提供

  V62/12616 DSCC图纸号

产品详情

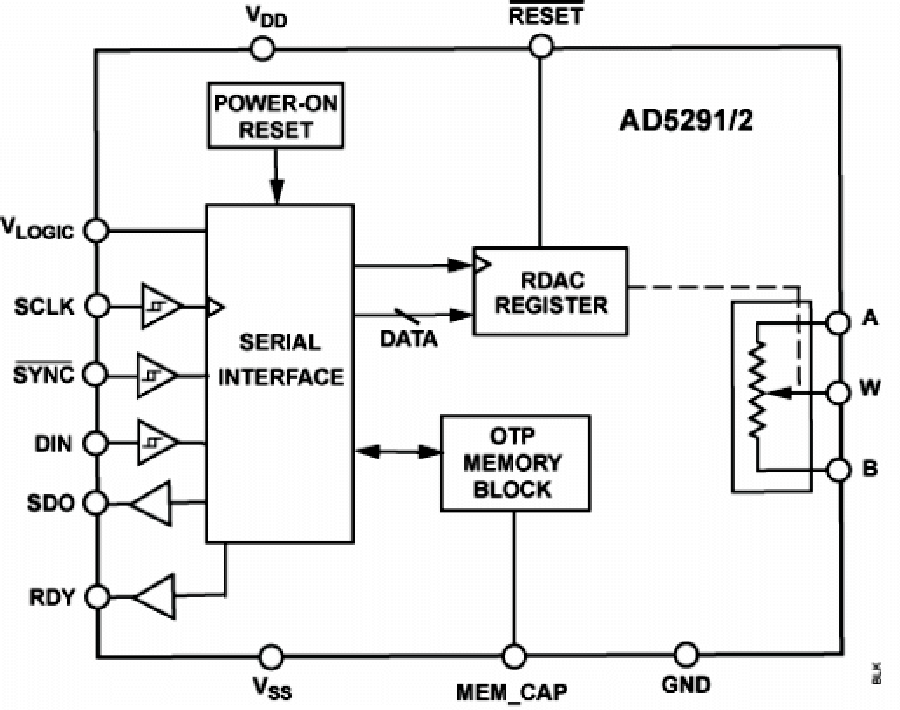

AD5292是一款单通道1024位数字电位计1，集业界领先的可变电阻性能与非易失性存储器(NVM)于一体，采用紧凑型封装。这些器件能够在宽电压范围内工作，支持±10.5 V至±16.5 V的双电源供电和+21 V至+33 V的单电源供电，同时确保端到端电阻容差误差小于1%，并具有20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用，以及精密校准与容差匹配应用。

AD5291和AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前，可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝，并提供20次永久编程的机会。在20-TP激活期间，一个永久熔断熔丝指令会将游标位置固定（类似于将环氧树脂涂在机械式调整器上）。

AD5291和AD5292采用紧凑型14引脚TSSOP封装。保证工作温度范围为−40°C至+105°C扩展工业温度范围。

AD5292-EP支持防务和航空航天应用（AQEC标准）

1数字电位计和RDAC这些术语可以互换使用。

应用

  机械电位计的替代产品

  仪器仪表：增益和失调电压调整

  可编程电压至电流转换

  可编程滤波器、延迟和时间常数

  可编程电源

  低分辨率DAC的替代产品

  传感器校准
