AD5291

单通道、1%端到端电阻容差(R-Tol)、256位数字电位计,具有20次可编程存储器

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  单通道、256/1024位分辨率

  标称电阻:20 kΩ, 50 kΩ和 100 kΩ

  校准的标称电阻容差:±1%(电阻性能模式)

  20次可编程

  温度系数(变阻器模式):35 ppm/°C

  温度系数(分压器模式):5 ppm/°C

  +9 V 至 +33 V 单电源供电

  ±9 V至±16.5 V 双电源供电

  欲了解更多特性,请参考数据手册

产品详情

AD5291/AD5292属于ADI公司的digiPOT+™ 电位计系列,分别是单通道256/1024位数字电位计1 ,集业界领先的可变电阻性能与非易失性存储器(NVM)于一体,采用紧凑型封装。这些器件的工作电压范围很宽,既可以采用±10.5 V至±16.5 V双电源供电,也可以采用+21 V至+33 V单电源供电,同时端到端电阻容差误差小于1%,并提供20次可编程(20-TP)存储器。

业界领先的保证低电阻容差误差特性可以简化开环应用,以及精密校准与容差匹配应用。

AD5291/AD5292的游标设置可通过SPI数字接口控制。将电阻值编程写入20-TP存储器之前,可进行无限次调整。这些器件不需要任何外部电压源来帮助熔断熔丝,并提供20次永久编程的机会。在20-TP激活期间,一个永久熔断熔丝指令会将游标位置固定(类似于将环氧树脂涂在机械式调整器上)。

AD5291/AD5292采用紧凑型14引脚TSSOP封装,保证工作温度范围为−40°C至+105°C扩展工业温度范围。

1数字电位计和RDAC这些术语可以互换使用。

应用

  机械电位计的替代产品

  仪器仪表:增益和失调电压调整

  可编程电压至电流转换

  可编程滤波器、延迟、时间常数

  可编程电源

  低分辨率DAC的替代器件

  传感器校准

电路图、引脚图和封装图

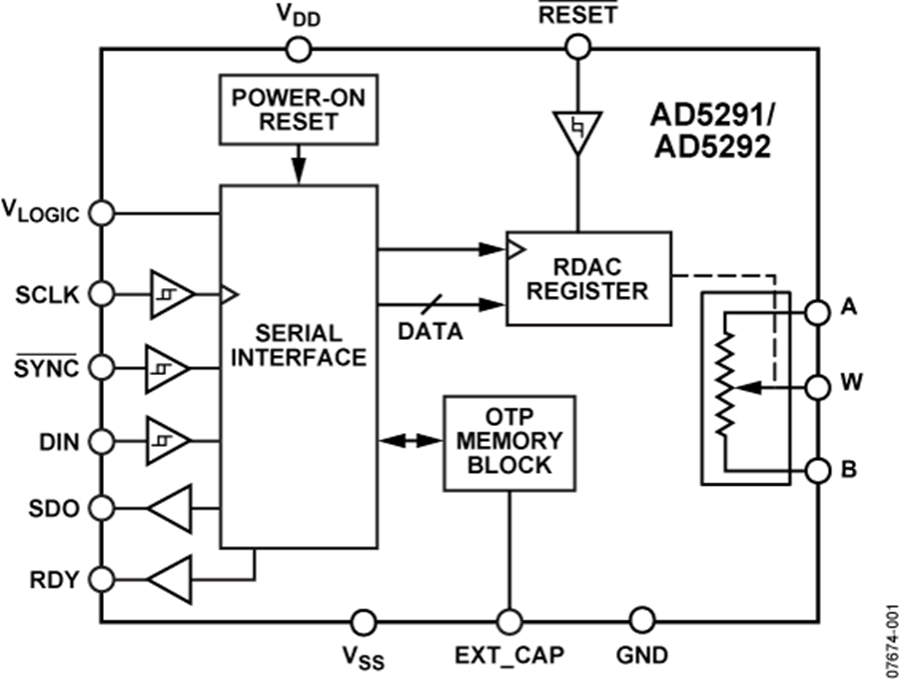

    AD5291电路图

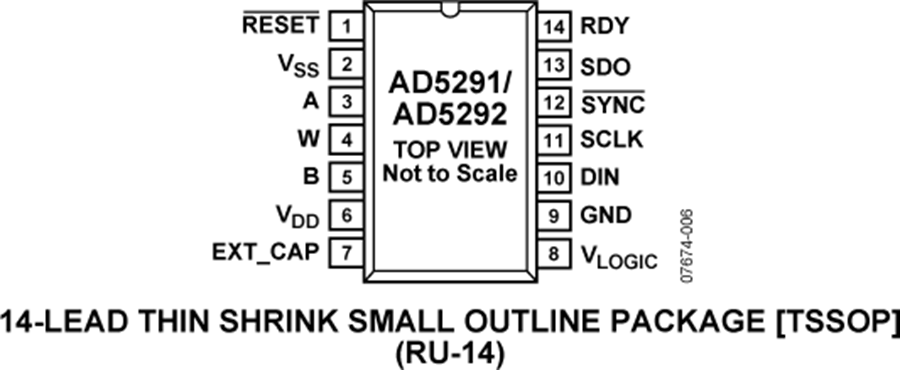

      AD5291引脚图
