优势和特点

  标称电阻容差误差：±8%（最大值）

  游标电流：±6 mA

  可变电阻器模式下的温度系数：35 ppm/°C

  低功耗：2.5 μA（最大值，2.7 V，125°C）

  宽带宽：4 MHz（5 kΩ选项）

  上电EEPROM刷新时间：< 50 μs

  125°C时典型数据保留期：50年

  100万写周期

  2.3 V至5.5 V电源供电

  内置自适应去抖器

  宽工作温度范围：−-40℃至+125℃

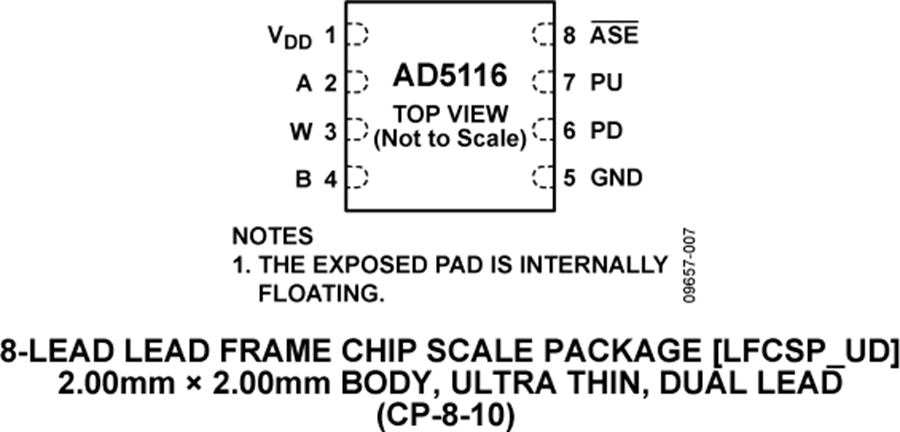

  2 mm × 2 mm × 0.55 mm、8引脚超薄LFCSP封装

产品详情

AD5116提供了针对64位调整应用的非易失性数字电位计解决方案，保证±8%的低电阻容差误差，A、B和W引脚之间的电流密度可达±6 mA。低电阻容差、低标称温度系数和高带宽等特性可简化开环应用和容差匹配应用。

新的低A-W和B-W电阻特性将电阻阵列两个极值之间的游标电阻降低至45 Ω（典型值）。

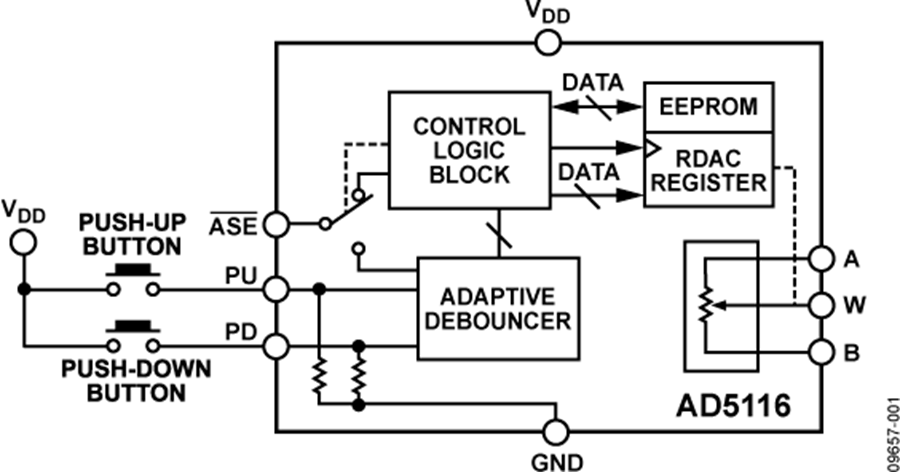

简单的按钮接口允许只使用两个外部按钮开关实现手动控制。AD5116内置自适应去抖器，可忽略机械开关中常见的触点跳动引起的无效跳动。该去抖器为自适应型，可支持各种按钮。

AD5116可以将最后游标位置自动保存到EEPROM中，因而适合需要在最后游标位置上电的应用，如音频设备等。

AD5116采用2 mm × 2 mm、8引脚LFCSP封装，保证工作温度范围为−40°C至+125°C扩展工业温度范围。

应用

  机械电位计的替代产品

  便携式电子设备的电平调整

  音量控制

  低分辨率DAC

  LCD面板亮度与对比度控制

  可编程电压至电流转换

  可编程滤波器、延迟、时间常数

  反馈电阻的可编程电源

  传感器校准
