优势和特点

  低功耗双通道12/14/16位DAC，±1 LSB INL

  独立的基准电压引脚

  轨到轨工作

  4.5 V至5.5 V电源

  上电复位至零电平或中间电平

  关断模式：400 nA (5 V)

  3种关断功能

  各通道独立关断

  上电时毛刺非常低

  硬件关断闭锁功能

  硬件LDAC，具有软件LDAC覆盖功能

  CLR功能，清零至可编程码

  SDO菊花链选项

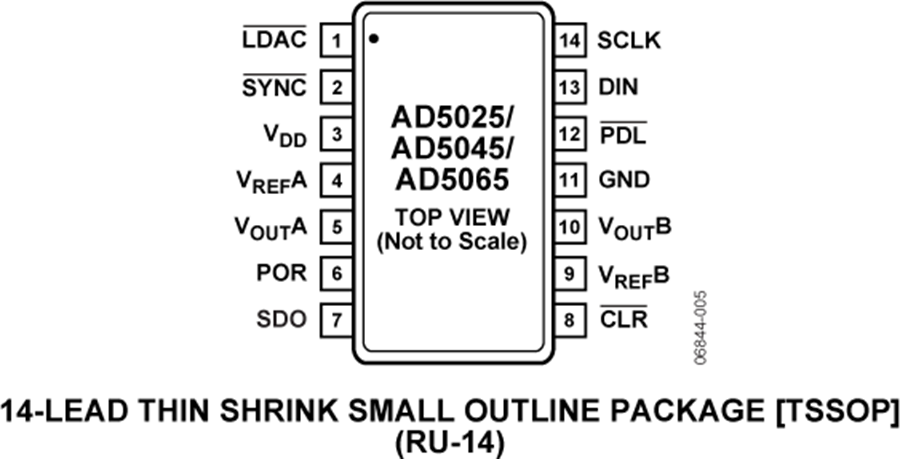

  14引脚 TSSOP

产品详情

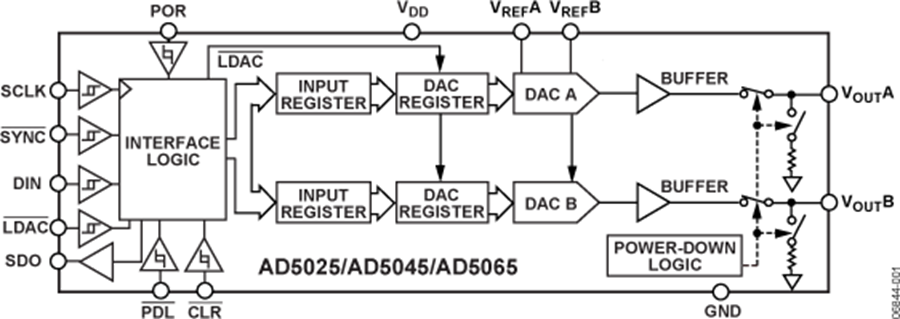

AD5025/AD5045/AD5065是低功耗、双通道12/14/16位缓冲电压输出nanoDAC® DAC，相对精度特性为±1 LSB INL（积分非线性），具有独立的基准电压引脚，可以采用4.5 V至5.5 V单电源供电。此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™和DSP接口标准兼容。AD5025/ AD5045/AD5065的基准电压通过一个外部引脚获得，芯片上提供基准电压缓冲。AD5025/AD5045/AD5065内置一个上电复位电路，确保DAC输出上电至零电平或中间电平，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5025/AD5045/AD5065具有关断特性，在关断模式下，器件在5 V时的功耗通常降至400 nA，并提供软件可选的输出负载。可通过串行接口进入关断模式。器件的总非调整误差小于2.5 mV。所有器件上电时毛刺都非常低。利用/LDAC功能可以同时更新所有DAC的输出，用户也能选择要同时更新的DAC通道。另外还有一个异步CLR功能，可以将所有DAC清零至软件可选码：0 V、中间电平或满量程。同时内置关断闭锁引脚PDL，用于防止DAC在任何情况下通过串行接口进入关断模式。

产品特色

  双通道，提供14引脚TSSOP封装，具有独立的基准电压引脚。

  12/14/16位精度，1 LSB INL。

  上电时毛刺非常低。

  高速串行接口，时钟速率最高达50 MHz。

  为用户提供三种关断模式。

  复位至已知输出电压(零电平或中间电平)。

  关断闭锁功能

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器
