AD5064

全精度、四通道、16位、缓冲电压输出、4.5 V至5.5 V nanoDAC®,采用SPI接口

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  低功耗四通道12/14/16位DAC,±1 LSB INL

  AD5666的引脚兼容、性能升级产品

  独立和共用电压参考引脚选项

  轨到轨工作

  4.5 V至5.5 V电源供电

  上电复位至零电平或中间电平

  3种关断功能以及各通道独立关断功能

  硬件LDAC和软件LDAC 覆盖功能

  CLR功能,清零至可编程码

  SDO菊花链选项

  14/16引脚TSSOP封装

  内部基准电压缓冲及内部输出放大器

产品详情

AD5024/AD5044/AD5064是低功耗、四通道、12/14/16位缓冲电压输出nanoDAC®转换器,提供1 LSB INL和1 LSB DNL的相对精度,其中AD5024/AD5044/AD5064具有独立参考引脚,AD5064-1具有共用参考引脚。AD5024/AD5044/AD5064/AD5064-1可以采用4.5 V至5.5 V单电源供电,此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口,能够以最高50 MHz的时钟速率工作,并与标准SPI、QSPI™、MICROWIRE™和DSP接口标准兼容。片内提供集成基准电压缓冲器和输出放大器。AD5024/AD5044/AD5064/AD5064-1内置一个上电复位电路,确保DAC输出上电至零电平或中量程,并保持该电平,直到对该器件执行一次有效的写操作为止。AD5024/AD5044/AD5064/AD5064-1具有关断特性,在关断模式下,器件在5 V时的功耗降至400 nA,并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品聚焦

  四通道、14/16引脚TSSOP封装。

  16位精度、1 LSB INL。

  上电时毛刺非常低。

  高速串行接口,时钟速率最高达50 MHz。

  复位到已知输出电压(零电平或中间电平)。

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器

电路图、引脚图和封装图

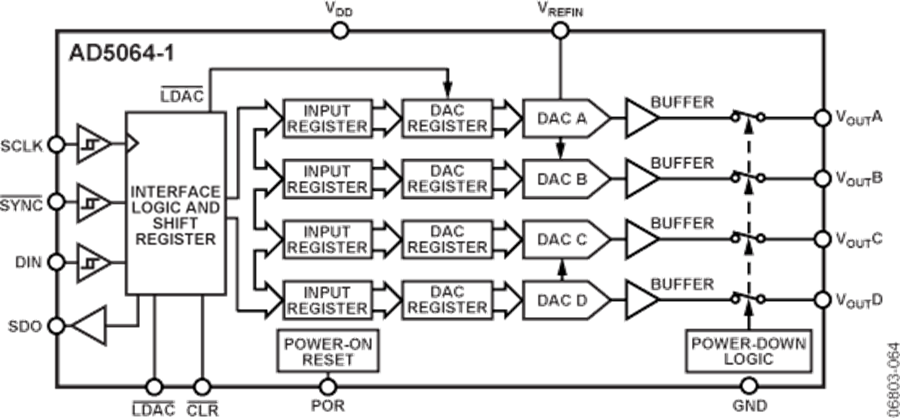

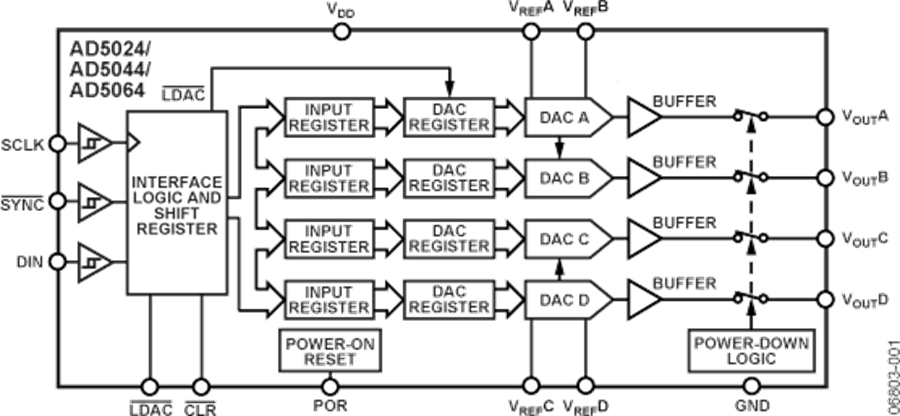

    AD5064电路图

      AD5064引脚图
