优势和特点

  单通道16位DAC，1 LSB INL

  上电预设为中间电平

  通过设计保证单调性

  3种关断功能

  低功耗，串行接口采用施密特触发式输入

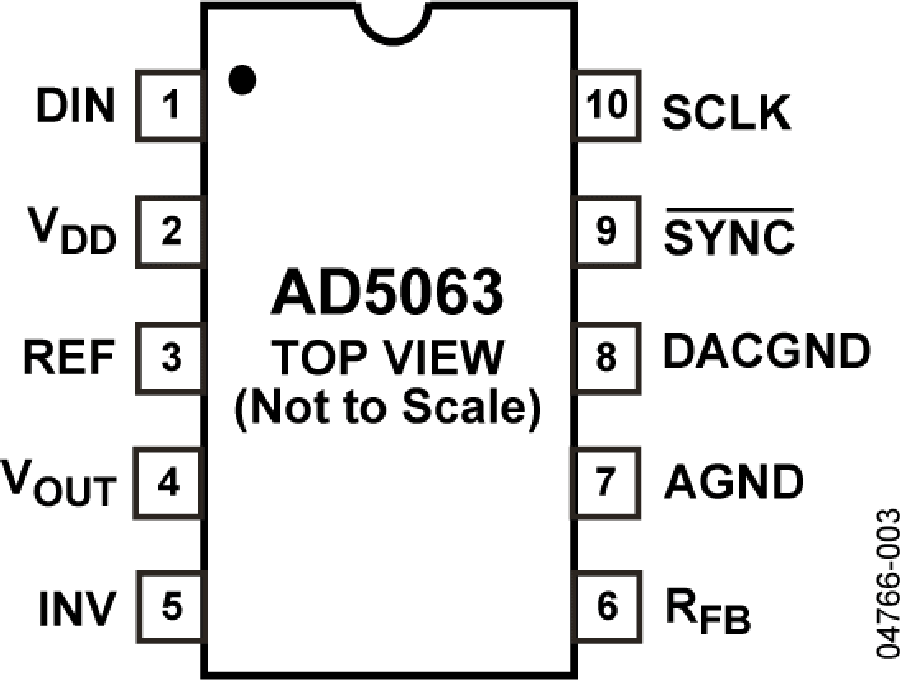

  10引脚MSOP封装，低功耗

  欲了解更多特性，请参考数据手册

产品详情

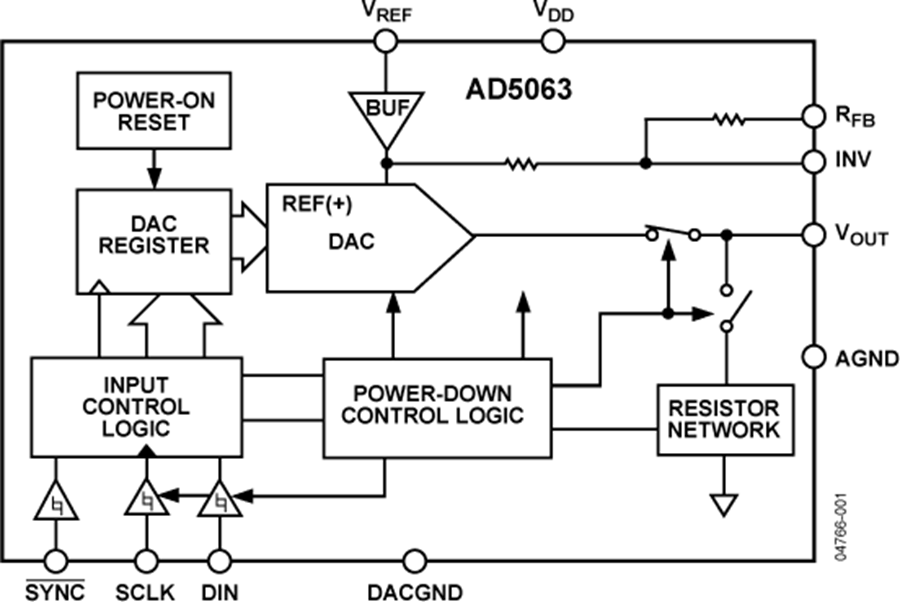

AD5063属于ADI公司的nanoDAC®系列产品，是一款低功耗、单通道16位无缓冲电压输出DAC，采用2.7 V至5 V单电源供电。相对精度规格为±1 LSB，保证工作单调性，微分非线性(DNL)规格为±1 LSB。AD5063采用片上电阻和10引脚MSOP封装，允许通过输出放大器产生双极性信号。这款器件采用多功能三线式串行接口，能够以最高30 MHz的时钟速率工作，并与标准SPI®、QSPI™、MICROWIRE™、DSP接口兼容。AD5063的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。上述器件内置一个上电复位电路，确保DAC输出上电至中间电平并保持该电平，直到对该器件执行一次有效的写操作为止。此外还具有关断特性，在关断模式下，器件在5 V时的功耗通常降至300 nA（典型值），并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于1 mV。

该器件上电时毛刺非常低。

产品聚焦 -提供10引脚MSOP封装。-16位精度、1 LSB INL。-上电时毛刺非常低。-高速串行接口，时钟速率最高达30 MHz。-为用户提供三种关断模式。

应用-过程控制-数据采集系统-便携式电池供电仪表-数字增益和失调电压调整-可编程电压源和电流源-可编程衰减器
