AD5061

16位VOUTnanoDAC® SPI接口、2.7V至5.5V、采用SOT-23封装

制造商:ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  单通道16位DAC,4 LSB INL

  上电复位至中间电平或零电平

  通过设计保证单调性

  3种关断功能

  低功耗串行接口,采用施密特触发式输入

  8引脚小型SOT23封装,低功耗

  快速建立时间,典型值为4 μs

  2.7 V至5.5 V电源

  上电时毛刺非常低

  SYNC中断设置

产品详情

AD5061 属于ADI公司的nanoDAC®系列产品,是一款低功耗、单通道16位缓冲电压输出DAC,采用2.7V至5.5V单电源供电。相对精度规格为±4 LSB,保证工作单调性,微分非线性(DNL)规格为±1 LSB。该器件采用灵活的三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI®、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5061的基准电压通过外部VREF引脚提供。片内提供基准电压缓冲。该器件内置一个上电复位电路,确保DAC输出上电至中间电平或零电平并保持该电平,直到对该器件执行一次有效的写操作为止。此外还提供关断功能,在关断模式下,器件在5 V时的功耗降至330 nA(典型值),并提供软件可选输出负载。可通过串行接口进入关断模式。该器件的总非调整误差小于3 mV。该器件上电时毛刺非常低。

产品特色 1. 采用8引脚小型SOT-23封装。 2. 16位分辨率、4 LSB INL。3. 上电时毛刺非常低。4. 高速串行接口,时钟速率最高达30 MHz。5. 为用户提供三种省电模式。6. 复位到已知输出电压(零电平或中间电平)。

应用-过程控制-数据采集系统-便携式电池供电仪表-数字增益和失调电压调整-可编程电压源和电流源-可编程衰减器

电路图、引脚图和封装图

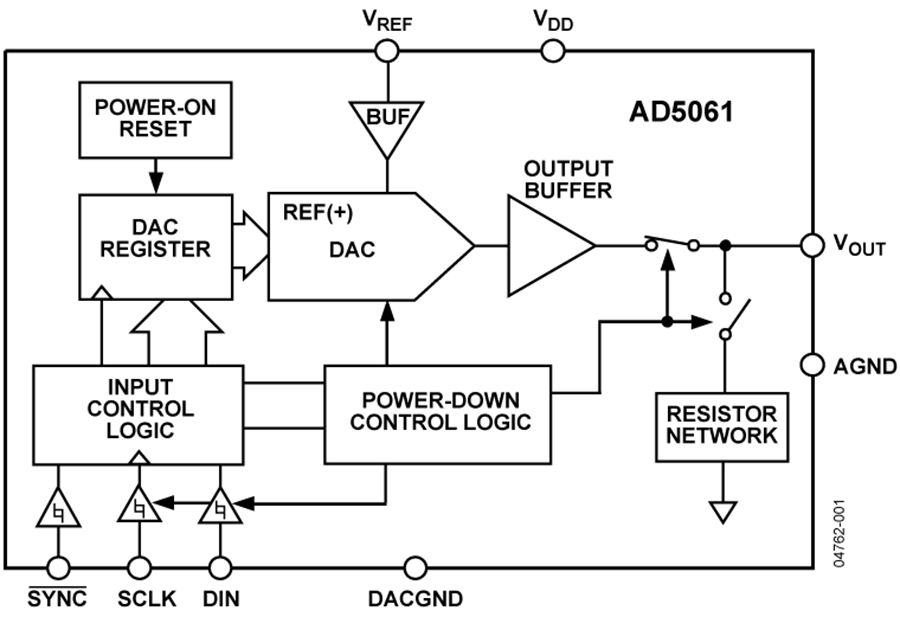

    AD5061电路图

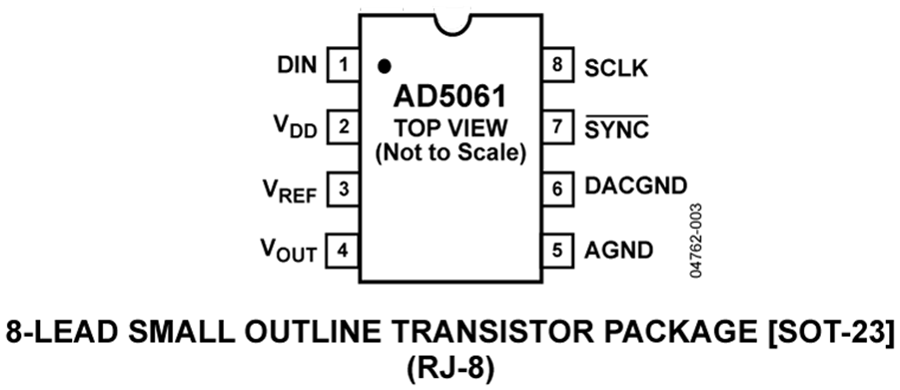

      AD5061引脚图
