优势和特点

  低功耗四通道12/14/16位DAC，±1 LSB INL

  AD5666的引脚兼容、性能升级产品

  独立和共用电压参考引脚选项

  轨到轨工作

  4.5 V至5.5 V电源供电

  上电复位至零电平或中间电平

  3种关断功能以及各通道独立关断功能

  硬件LDAC和软件LDAC 覆盖功能

  CLR 功能，清零至可编程码

  SDO菊花链选项

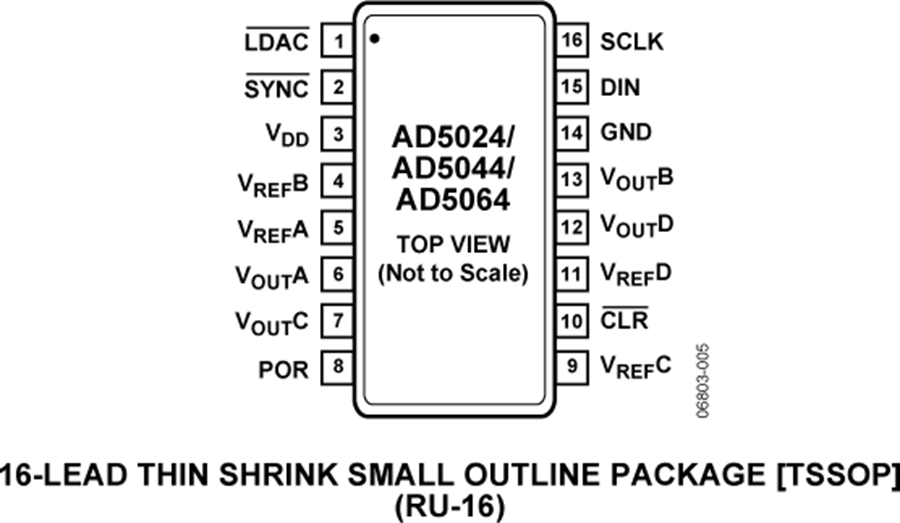

  14/16引脚TSSOP封装

  内部基准电压缓冲及内部输出放大器

产品详情

AD5024/AD5044/AD5064是低功耗、四通道12/14/16位缓冲电压输出：nanoDAC® DAC，相对精度特性为1 LSB INL（积分非线性）、1 LSB DNL（差分非线性），具有独立的基准电压引脚，可以采用4.5 V至5.5 V单电源供电。此外还提供±1 LSB的微分精度特性。这些器件采用多功能三线式、低功耗、施密特触发器串行接口，能够以最高50 MHz的时钟速率工作，并与标准SPI、QSPI™、MICROWIRE™和DSP接口标准兼容。片内提供基准电压缓冲。AD5024/AD5044/AD5064内置一个上电复位电路，确保DAC输出上电至零电平或中量程，并保持该电平，直到对该器件执行一次有效的写操作为止。AD5024/AD5044/ AD5064具有关断特性，在关断模式下，器件在5 V时的功耗降至400 nA，并提供软件可选的输出负载。器件的总非调整误差小于2 mV。

产品特色

  四通道、16引脚TSSOP封装。

  16位精度、1 LSB INL

  上电时毛刺非常低。

  高速串行接口，时钟速率最高达50 MHz。

  复位至已知输出电压（零电平或中间电平）。

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器
