AD5040

全精度3 V/5 V、14位VOUTnanoDAC®转换器、缓冲输出、采用Sot 23封装

制造商:ADI/AD

产品信息

优势和特点

  提供8引脚SOT23封装

  14位精度、最大INL1为LSB,内置输出缓冲

  提供两种省电功能

  上电时毛刺非常低

  高速串行接口,时钟速率最高达30 MHz

产品详情

AD5040属于nanoDAC®系列,是一款单通道、全精度、14位、缓冲电压输出DAC,采用SOT-23封装。

AD5040在SOT-23封装中集成了14位DAC及高性能输出缓冲器,最大积分非线性误差(INL)为1 LSB,因而是开环控制或精密增益与失调等高性能应用的理想之选。该器件采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI™、QSPI™、MICROWIRE™、DSP接口标准兼容。AD5040的基准电压通过一个外部REF引脚获得,芯片上提供基准电压缓冲,可简化该器件应用。该器件内置一个上电复位电路,确保DAC输出上电至0 V并保持该电平,直到对该器件执行一次有效的写操作为止。此外还具有省电特性,在省电模式下,器件在5 V时的功耗降至1 µA,并提供软件可选输出负载。省电模式通过串行接口启动,上电时突波非常低。

产品特色

  提供8引脚SOT23封装。

  14位精度、最大INL为1 LSB,内置输出缓冲。

  上电时毛刺非常低。

  高速串行接口,时钟速率最高达30 MHz。

  为用户提供两种省电模式。

应用

  过程控制

  数据采集系统

  便携式电池供电仪表

  数字增益和失调电压调整

  可编程电压源和电流源

  可编程衰减器

电路图、引脚图和封装图

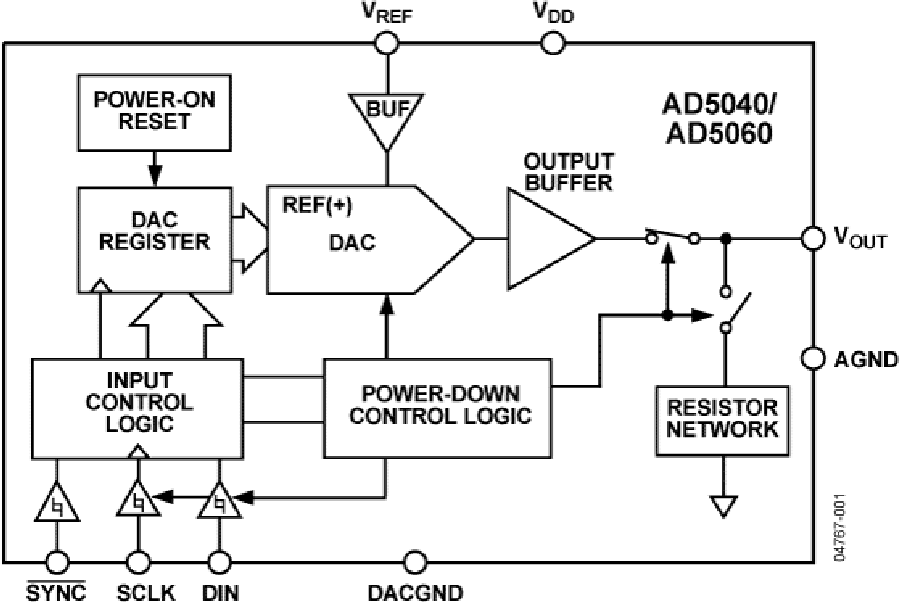

    AD5040电路图

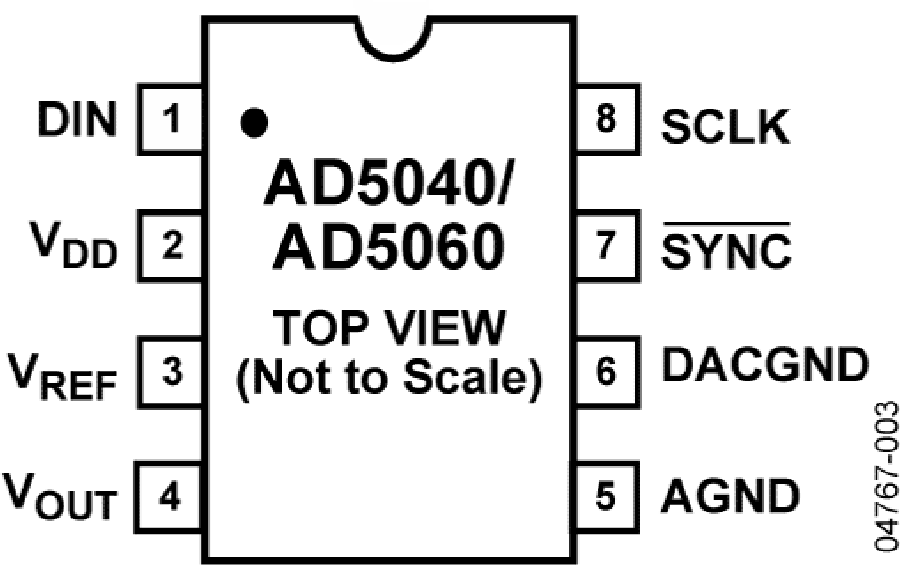

      AD5040封装图
