优势和特点

  吞吐速率：1 MSPS

  积分非线性：最大 ±1.0 LSB (±3.8 ppm)

  保证 18 位无失码

  低功耗

  1 MSPS 时为 4.9 mW（仅限 VDD）

  10 kSPS 时为 80 µW，1 MSPS 时为 8 mW（合计）

  信噪比：1 kHz 时为 100.5 dB（典型值），VREF = 5 V；100 kHz 时为 99 dB（典型值）

  总谐波失真：1 kHz 时为 −123 dB（典型值），VREF = 5 V；100 kHz 时为 −100 dB（典型值）

  易用特性降低了系统功率和复杂性

  输入过压箝位电路

  减少了非线性输入电荷反冲

  高阻模式

  长时间采集相位

  输入范围压缩

  快速转换时间允许较低的 SPI 时钟频率

  SPI 可编程模式、读写能力、状态字

  差分模拟输入范围：±VREF

  0 V 至 VREF，VREF 的范围为 2.4 V 至 5.1 V

  1.8 V 单电源供电，具有 1.71 V 至 5.5 V 逻辑接口

  SAR 架构：无延时/流水线延迟，首次转换有效

  首次准确转换

  保证工作温度：−40°C 至 +125°C

  兼容 SPI/QSPI/MICROWIRE/DSP 的串行接口

  可以通过菊花链连接多个 ADC 且具有繁忙指示器

  10 引脚封装：3 mm × 3 mm LFCSP、3 mm × 4.90 mm LFCSP



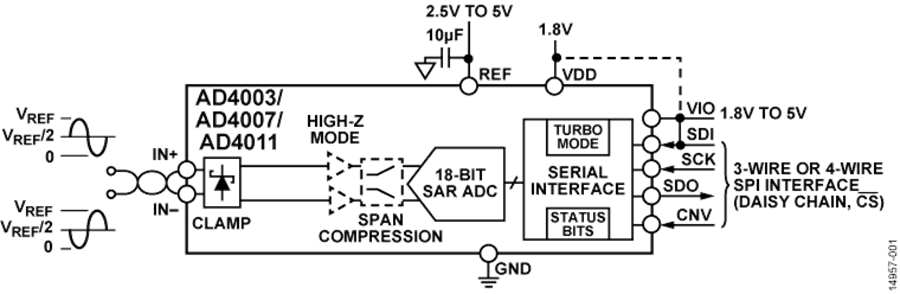

产品详情

AD4007 是一款低噪声、低功耗、高速 16 位 1 MSPS 精密逐次逼近寄存器 (SAR) 模数转换器 (ADC)。它结合了多种易用特性，可以减少信号链功耗、降低信号链复杂性以及实现更高的通道密度。高阻模式与长时间采集相位相结合，消除了对专用高功率、高速 ADC 驱动器的需要，因此使更多的低功耗精密放大器可以直接驱动 AD4007 并提供最佳的性能。输入范围压缩功能使 ADC 驱动放大器和 AD4007 可以采用公用供电轨工作，而不必使用负电源，同时还保留了完整的 ADC 代码范围。较低的串行外设接口 (SPI) 时钟频率要求降低了数字输入/输出功耗，扩大了处理器选项，并简化了跨越数字隔离发送数据的任务。

AD4007 使用 1.8 V 电源进行工作，它具有 ±VREF 完全差分输入范围（VREF 的范围为 2.4 V 至 5.1 V）。AD4007 在 1 MSPS 时仅消耗 8 mW，在涡流模式下具有最低 25 MHz SCK 速率，可以实现 ±1.0 LSB INL（最大值），在分辨率为 18 位时无失码，并且在 1 kHz 时信噪比 (SNR) 为 100.5 dB（典型值）。基准电压在外部应用，并且可以独立于电源电压进行设置。

与 SPI 兼容的通用串行接口配有七种不同的模式，包括能够使用 SDI 输入在单根 3 线式总线上以菊花链形式连接多个 ADC，并且提供可选的繁忙指示器。AD4007 使用单独的 VIO 电源，与 1.8 V、2.5 V、3 V 和 5 V 逻辑兼容。

AD4007 采用 10 引脚 MSOP 或 10 引脚 LFCSP 封装，可在 −40°C 至 +125°C 的温度范围内工作。此器件的引脚与 18 位 2 MSPS AD4003 兼容。

应用



  自动测试设备

  机器自动化

  医疗器械

  电池供电设备

  精密数据采集系统
