优势和特点

  吞吐速率：2 MSPS（最大值）

  INL：±1.0 LSB（±3.8 ppm，最大值）

  保证18位无失码

  低功耗

  9.5 mW（2 MSPS，仅VDD）

  80 μW (10 kSPS)，16 mW（2 MSPS）（总计）

  SNR：100.5 dB（典型值，1 kHz），99 dB（典型值，100 kHz）

  THD：-123 dB（典型值，1 kHz），-100 dB（典型值，100 kHz）

  易用特性可降低系统功耗和复杂性

  输入过压箝位电路

  减少了非线性输入电荷反冲

  高阻态模式

  长采集阶段

  输入范围压缩

  快速转换时间支持很低的SPI时钟速率

  SPI可编程模式、读/写能力、状态字

  差分模拟输入范围：±VREF

  0 V至VREF（VREF在2.4 V至5.1 V之间）

  单电源工作：1.8 V，逻辑接口电压：1.71 V至5.5 V

  SAR架构：无延迟/流水线延迟

  保证工作：−40°C至125°C

  串行接口SPI/QSPI/MICROWIRE/DSP兼容

  以菊花链形式连接多个ADC，并能提供繁忙指示

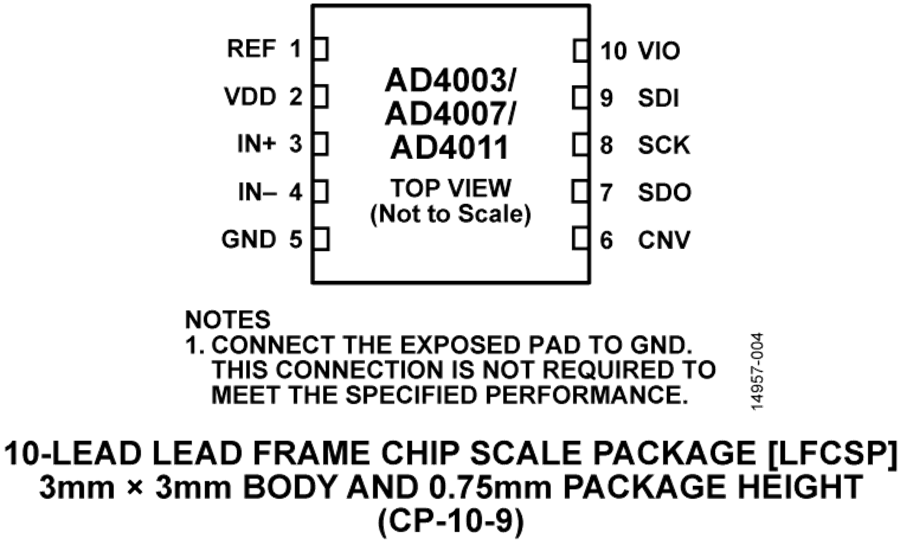

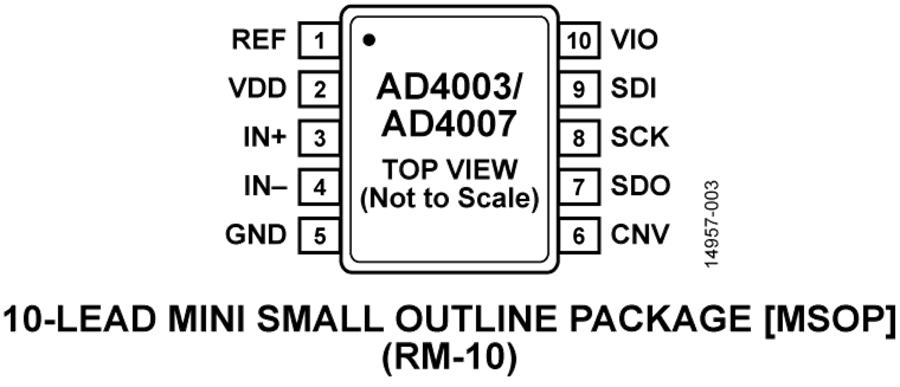

  10引脚封装：3 mm × 3 mm LFCSP和3 mm × 4.90 mm MSOP封装

产品详情

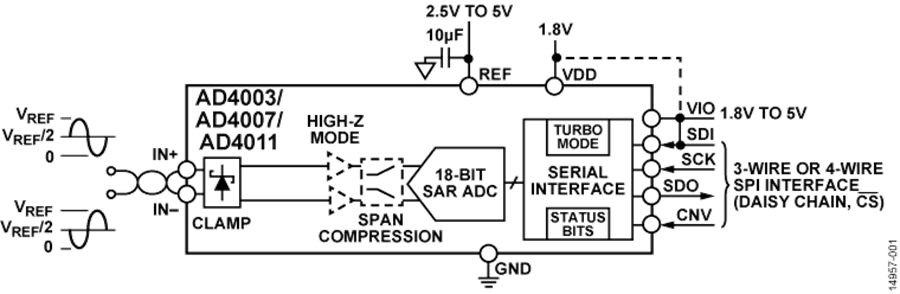

AD4003是一款低噪声、低功耗、高速、18位、2 MSPS精密逐次逼近型寄存器(SAR)模数转换器(ADC)。它集成了易用特性，可降低信号链的功耗和复杂性，支持较高的通道密度。高阻态模式与长采集阶段的结合，无需使用专用的高功耗、高速ADC驱动器即可扩展直接驱动此ADC的低功耗精密放大器的范围，同时仍能实现出色的性能。输入范围压缩特性可使ADC驱动放大器和ADC采用公共供电轨供电，而无需采用负电源供电，同时保留完整的ADC代码范围。低串行外设接口(SPI)时钟速率要求降低了数字输入/输出功耗，拓宽了处理器选项并简化了横跨数字隔离发送数据的工作过程。

AD4003采用1.8 V电源供电，具有±VREF全差分输入范围，VREF范围为2.4 V至5.1 V。在turbo模式下，AD4003在2 MSPS时以75 MHz SCK速率（最小值）的功耗仅为16 mW，可实现±1.0 LSB INL（±3.8 ppm，最大值）、保证18位无失码和100.5 dB SNR（典型值）。基准电压由外部提供，并且可以独立于电源电压。

SPI兼容型多功能串行接口提供七种不同的模式，包括能够利用SDI输入将几个ADC以菊花链形式连接到一条三线式总线上，并提供可选的繁忙指示。通过独立电源VIO，AD4003可与1.8V、2.5V、3V和5V逻辑兼容。

AD4003采用10引脚MSOP或10引脚LFCSP封装，工作温度范围为−40°C至+125°C。该器件与16位、2 MSPS AD4000引脚兼容。

应用

  自动测试设备

  机器自动化

  医疗设备

  电池供电设备

  精密数据采集系统
