优势和特点

  完整的单芯片旋变数字转换器

  增量式编码器仿真(1024线)

  绝对串行数据（12位）

  差分输入

  12位分辨率

  工业温度范围

  20引脚PLCC封装

  低功耗：50 mW

产品详情

AD2S90是一款完整的12位分辨率旋变数字转换器，无需外部元件便可工作。

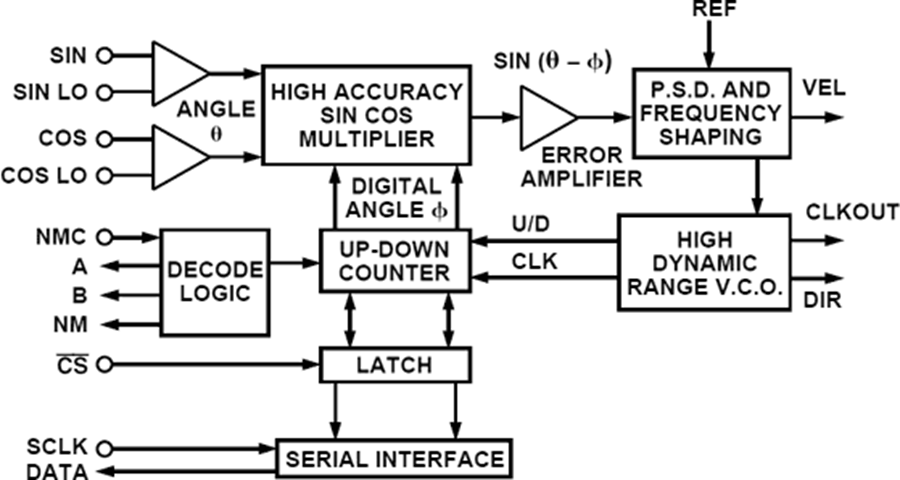

转换器的SIN、COS和REF输入端允许输入2 V rms ± 10%、频率为3 kHz至20 kHz范围内的信号。Type II伺服环路用于跟踪输入信号，并将SIN和COS输入端的信息转换为输入角度所对应的数字量。转换器的带宽内部设置为1 kHz。12位分辨率时最大跟踪速率为375 rps。

角位置输出信息以两种形式提供：绝对串行二进制和增量式A quad B。

绝对串行二进制输出为12位(1/4096)。当片选CS为逻辑高电平时，数据输出引脚为高阻态，从而允许将多个转换器连接到同一条总线。串行纯二进制形式的绝对角度信息先由CS访问，然后施加一个最大速率为2 MHz的外部时钟(SCLK)。

编码器仿真输出A、B和NM连续产生相当于一个1024线编码器的信号。

解码时，这相当于12位分辨率。三个共用路标脉冲宽度通过单引脚(NMC)进行选择。

模拟速度输出信号提供顺时针或逆时针转动旋变轴的速度表示。

AD2S90在±5 V ± 5%直流电源下工作，采用ADI公司线性兼容CMOS工艺(LC2MOS)制造。LC2MOS是一种将精密双极性电路与低功耗CMOS逻辑电路相结合的混合技术工艺。
