优势和特点

  完整的单芯片分解器数字转换器(RDC)

  并行与串行12位数据端口

  系统故障检测

  精度：±11弧分

  输入信号范围：3.15 V p-p ± 27%

  绝对位置与速率输出

  最大跟踪速率：1250 rps分辨率：12位

  增量式编码器仿真(1024 脉冲/转)

  内置可编程正弦波振荡器

  单电源电压：5.00 V ±5%

  额定温度范围：−40°C至+125°C

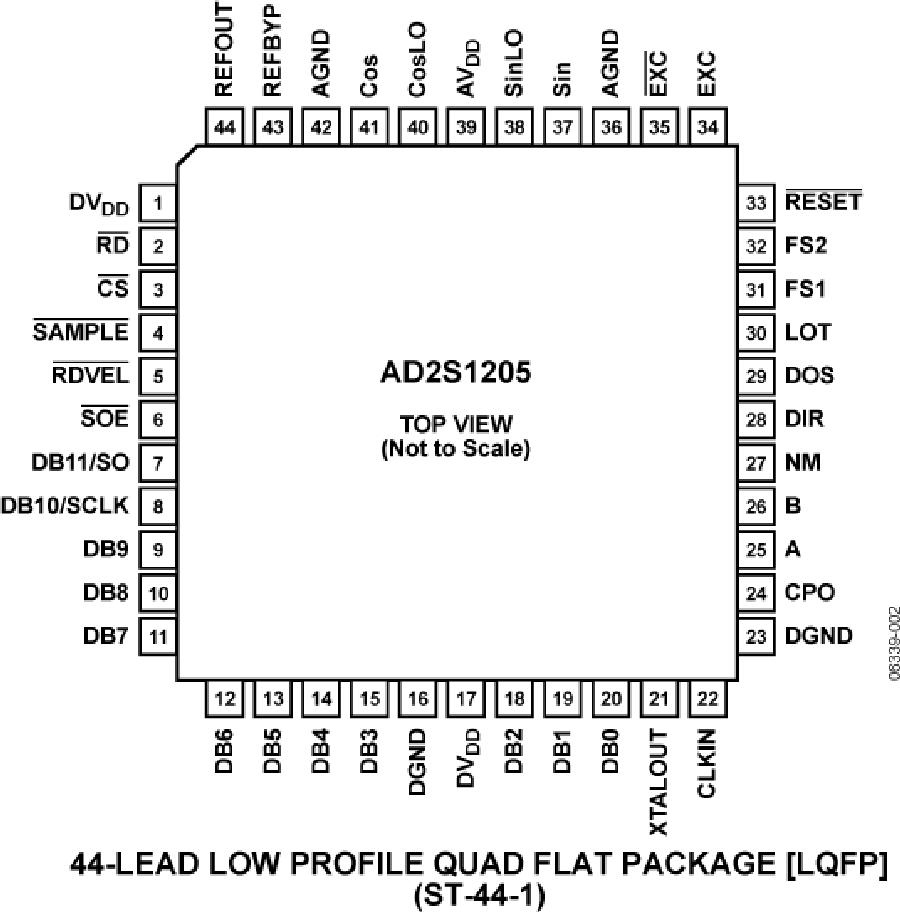

  44引脚LQFP封装

产品详情

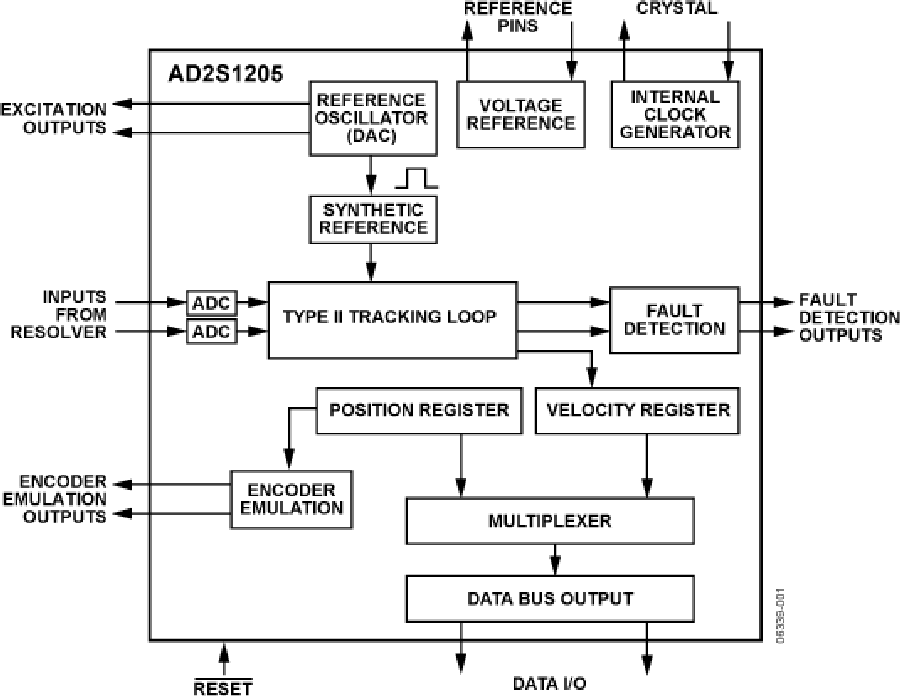

AD2S1205是一款完整的12位分辨率跟踪分解器数字转换器，内置可编程正弦波振荡器，为分解器提供正弦波激励。

转换器的Sin和Cos输入端支持3.15 V p-p ± 27%的输入信号。Type II跟踪环路可用于跟踪输入信号，并将Sin和Cos输入端的信息转换为输入角度和速率的所对应的数字量。最大跟踪速率是外部时钟频率的函数。AD2S105的工作频率范围为8.192 MHz ± 25%，最大跟踪速率为1250 rps。

产品特色-比例跟踪转换。Type II跟踪环路能够连续输出位置数据，且没有转换延迟。它还提供噪声抑制，以及参考和输入信号的谐波失真容限。-系统故障检测。故障检测电路可以检测分解器信号损耗、范围外的输入信号、输入信号失配，或位置跟踪损耗。-输入信号范围。Sin和Cos输入端支持3.15 V p-p ± 27%的差分输入电压。-可编程激励频率。利用频率选择引脚（FS1和FS2引脚）可以轻松的将激励频率设置为10 kHz、12 kHz、15 kHz或20 kHz。-3倍格式位置数据。通过12位并行端口或3线串行接口可以访问绝对12位角度位置数据。增量式编码器仿真采用标准A-quad-B格式，并提供方向输出。-数字速率输出。通过12位并行端口或3线串行接口可以访问12位、带符号的数字速率。

应用-汽车运动检测与控制-混合电动车-电动助力转向-集成的启动发电机/交流发电机-工业电机控制-过程控制

数据手册, Rev. 0, 1/07
