优势和特点

  200°C温度测量范围

  精度优于满量程的±2%

  线性度优于满量程的±1%

  温度系数：22.5 mV/°C

  输出与温度 x V+成比例

  单电源供电

  反向电压保护

  自热效应极小

  高电平、低阻抗输出

产品详情

AD221001是一款片内集成信号调理功能的单芯片温度传感器，工作温度范围为-50°C至+150°C，非常适合众多HVAC、仪器仪表和汽车应用。

由于内置信号调理功能，因此无需任何调整、缓冲或线性化电路，系统设计得以大大简化，整体系统成本也会降低。

输出电压与温度和电源电压的乘积成比例（比率关系）。采用+5.0 V单电源时，输出摆幅从0.25 V（-50°C）至+4.75 V（+150°C）。

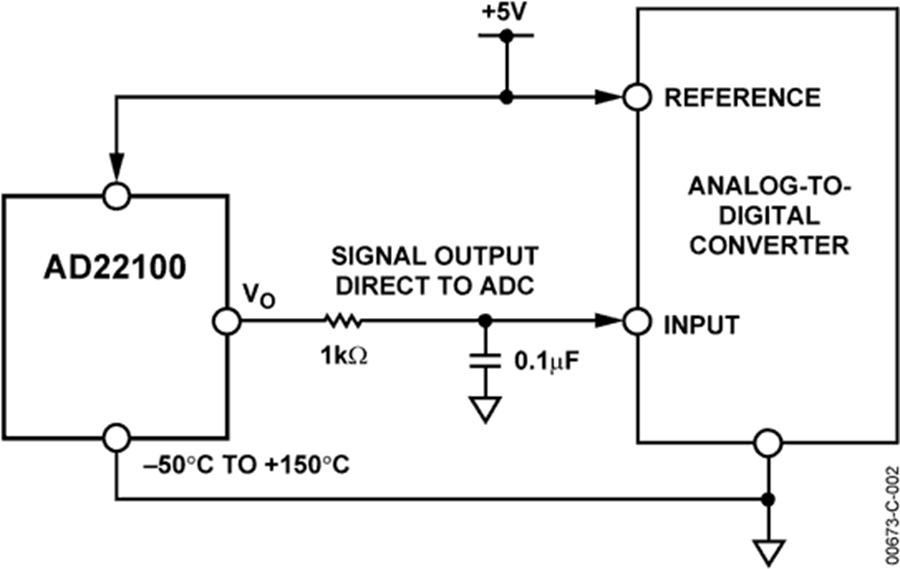

由于具有比率特性，AD22100在与模数转换器接口时可提供高性价比解决方案。ADC的+5 V电源用作ADC和AD22100的基准电压源（参见数据手册中的图2），因而无需使用精密基准电压源，成本得以降低。
