元器件型号、描述、参数

AD210

精密、宽带宽、三端口隔离放大器

制造商：ADI/AD

中文资料及数据手册

在线购买

产品信息

优势和特点

  高共模电压隔离：2500 V（均方根值、连续）±3500 V（峰值、连续）

  小尺寸：1.00" x 2.10" x 0.350"

  三端口隔离：输入、输出、电源

  低非线性度：±0.012%（最大值）

  宽带宽：20 kHz全功率带宽(-3 dB)

  低增益漂移：±25 ppm/°C（最大值）

  高共模抑制(CMR)：120 dB (G = 100 V/V)

  隔离电源：±15 V (±5 mA)

  非专用输入放大器

提示：

欲了解有关AD210配件的信息，请访问AC1059产品页面。

电路图、引脚图和封装图

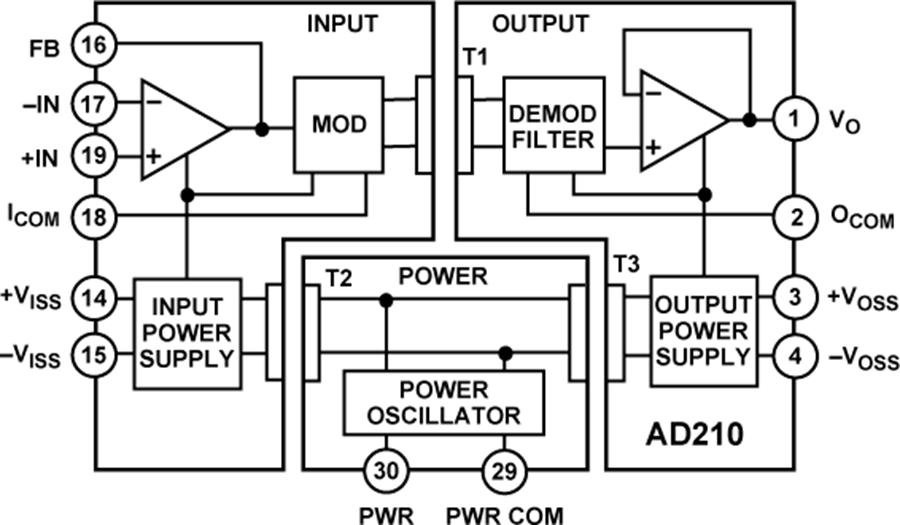

    AD210电路图
