优势和特点

  双通道、串行输入、电压输出DAC

  +5V单电源供电

  THD+N：0.005%

  低功耗：50 mW

  通道隔离：115 dB

  以8倍过采样速率工作

  16引脚塑封DIP或SOIC封装

产品详情

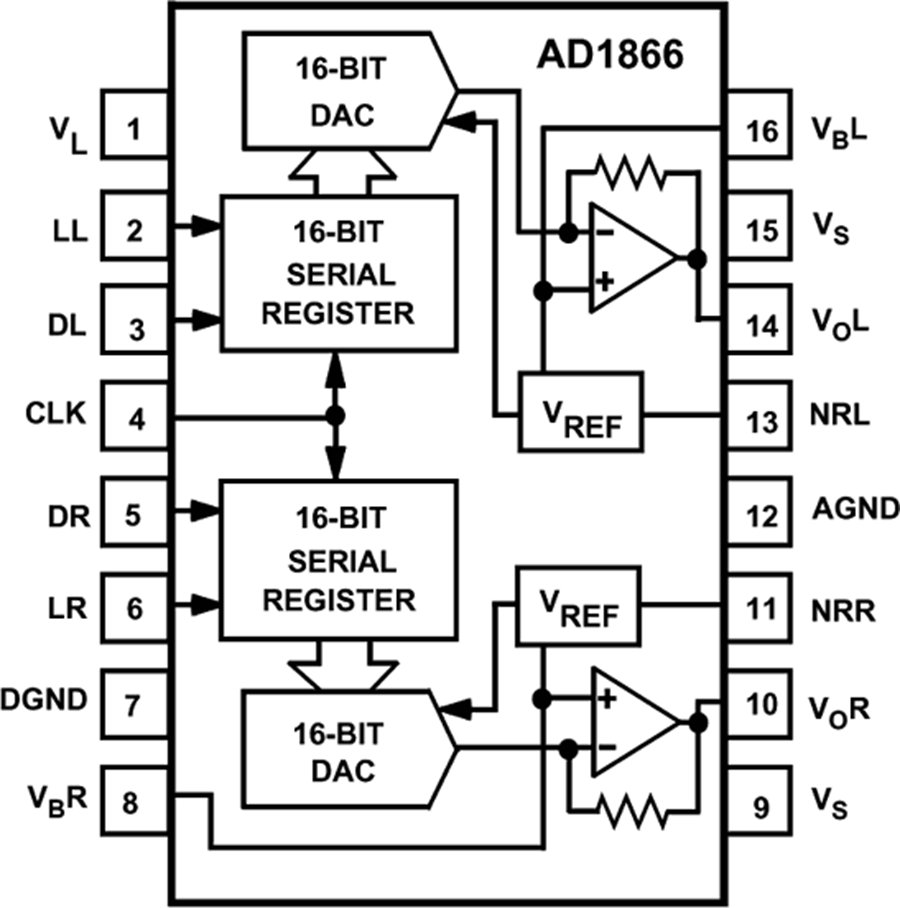

AD1866是一款完整的双通道16位DAC，具有出色的性能，仅需+5 V单电源供电。它采用ADI的ABCMOS晶圆制造工艺制成。单芯片内置CMOS逻辑元件、双极性和MOS线性元件以及激光调整的薄膜电阻元件。通过精心设计和布局技术，可实现低失真、低噪声、高通道隔离和低功耗特性。

AD1866芯片上的DAC采用部分分段架构。各DAC的前三个MSB分为7段。13个LSB则利用标准R-2R技术产生。各段和R-2R电阻经过激光调整，总谐波失真极低。AD1866不需要限变器或调整电路。

各DAC均配备高性能输出放大器。这些放大器可实现快速建立时间和高压摆率，可在最高±1 mA负载电流时产生±1 V信号。缓冲输出信号范围为1.5 V至3.5 V。基准电压为2.5 V，无需“假接地”网络。

利用多功能数字接口，AD1866可以与所有数字滤波器芯片直接相连。快速CMOS逻辑元件支持最高16 MHz的输入时钟速率，这使得各通道能以2倍、4倍、8倍或16倍采样频率工作（其中FS = 44.1 kHz) 。AD1866的数字输入引脚兼容TTL和+5 V CMOS。

AD1866采用+5 V电源供电。数字电源 VL 可以与模拟电源 VS,分离，以减少数字馈通。同时还提供独立的模拟接地和数字接地引脚。在采用+5 V单电源的系统中，VL 和 VS 应连在一起。在电池供电系统中，即使电源电压降低，器件也能继续正常工作。AD1866的典型功耗为50 mW。

AD1866提供16引脚塑封DIP和16引脚塑封SOIC两种封装。保证工作温度范围为-35°C至+85°C，保证工作电压范围为4.75 V至5.25 V。
