优势和特点

  5 V 立体声音频系统，3.3 V兼容数字接口

  支持最高96 kHz采样速率

  一个DAC可提供192 kHz采样速率

  支持16/20/24位字长

  具有“完美微分线性恢复”特性的多位Σ-Δ调制器

  数据定向加扰DAC，对抖动极不敏感

  提供差分输出以实现最佳性能

  ADCs:-95 dB THD +N, 105 dB SNR 和动态范围

  DACs:-95 dB THD +N, 108 dB SNR 和动态范围

  片内各通道独立音量控制，1024级线性刻度

  DAC 和ADC软件可控免点击静音

  数字去加重处理

  支持256 x fS, 512 x fS和768 x fS 主模式时钟

  省电模式和软件省电模式

产品详情

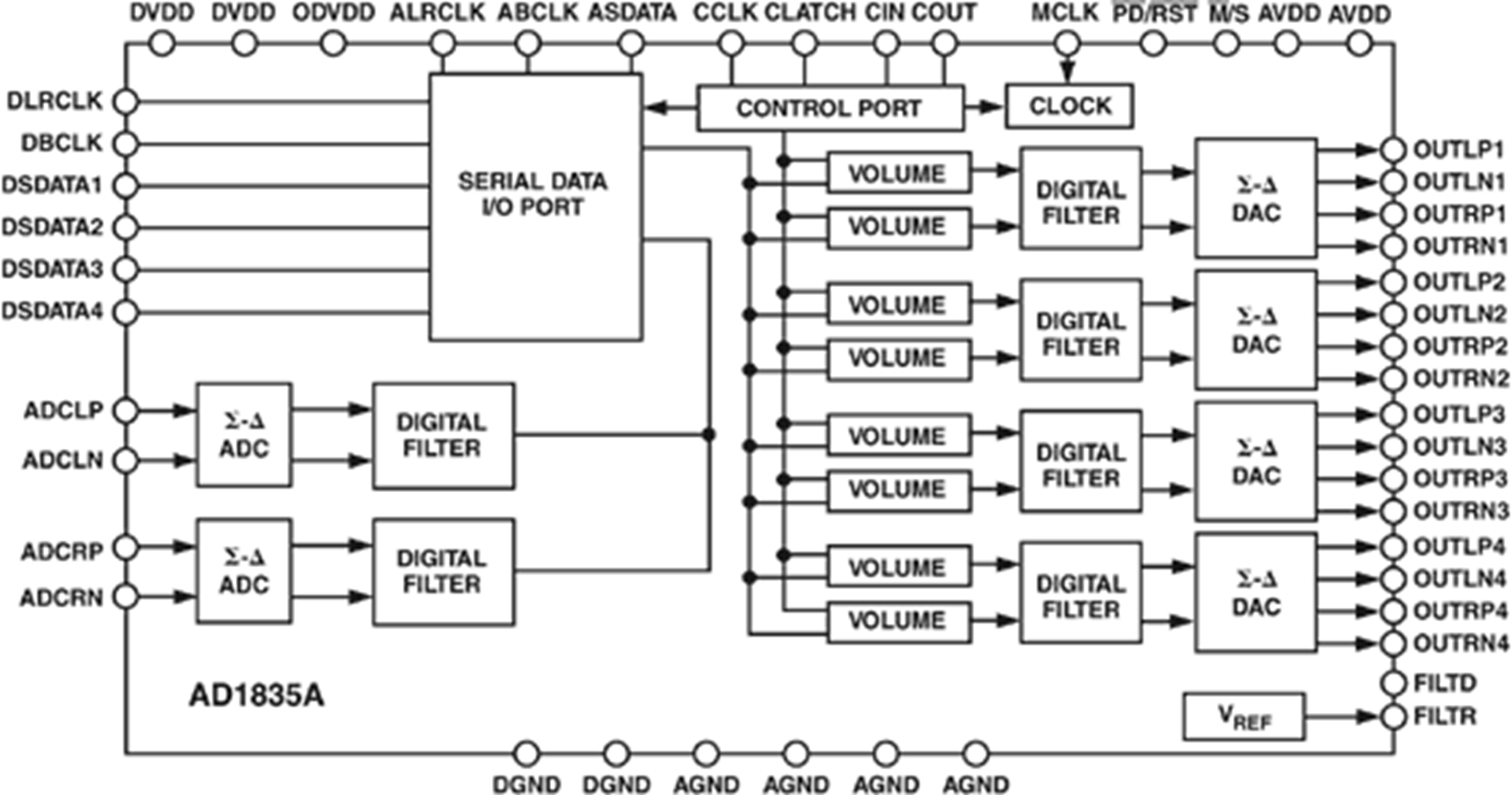

AD1835A是一款高性能单芯片编解码器，内置4个立体声DAC和1个立体声ADC。

每个DAC均含有高性能数字插值滤波器、采用ADI专利技术的多位Σ-Δ调制器以及连续时间电压输出模拟部分。此外，每个DAC均具有独立的音量控制和免点击静音功能。ADC含有两个24位转换通道，内置多位Σ-Δ调制器和抽取滤波器。

AD1835A还内置一个片内基准电压源，其标称值为2.25 V。

AD1835A具有灵活的串行接口，可以与各种DSP芯片、AES/EBU接收机和采样速率转换器实现无缝连接。该器件可以配置为左对齐、右对齐、I2S或DSP兼容型串行模式。借助SPI兼容型串行端口可实现对该器件的控制。这款器件可以采用5 V单电源供电，同时具有独立的电源引脚，用于其数字接口，因此它也可以利用3.3 V电源与其它器件进行接口。

AD1835A采用52引脚MQFP封装，额定温度范围为-40ºC至+85ºC工业温度范围。
