描述

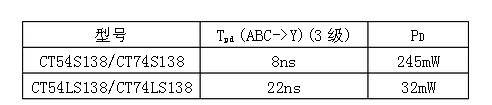

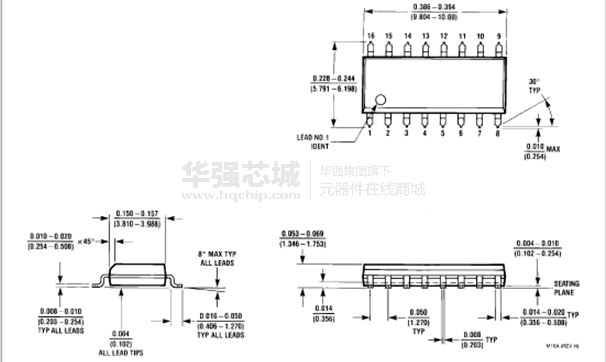

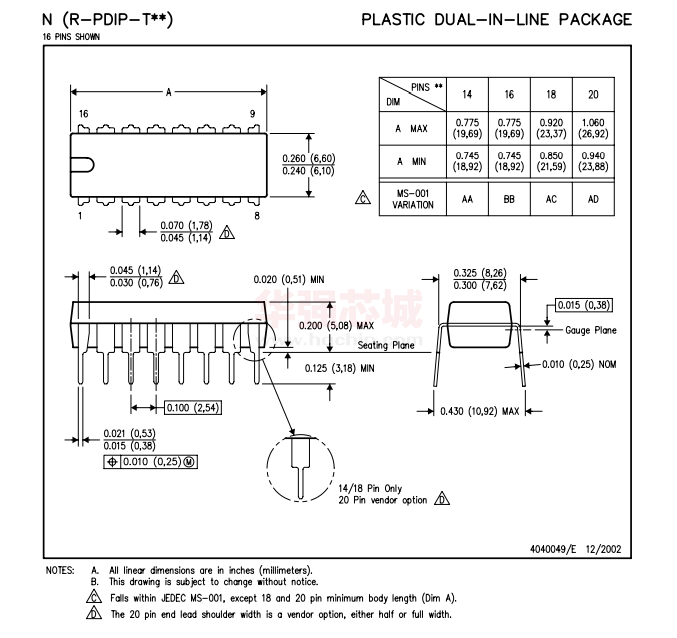

138为3线－8线译码器，共有54/74S138和54/74LS138两种线路结构型式，其主要电特性的典型值如下：

　当一个选通端（G1）为高电平，另两个选通端（/（G2A）和/（G2B））为低电平时，可将地址端（A、B、C）的二进制编码在一个对应的输出端以低电平译出。 利用G1、/（G2A）和/（G2B）可级联扩展成24线译码器；若外接一个反相器还可级联扩展成32线译码器。 若将选通端中的一个作为数据输入端时，138还可作数据分配器。

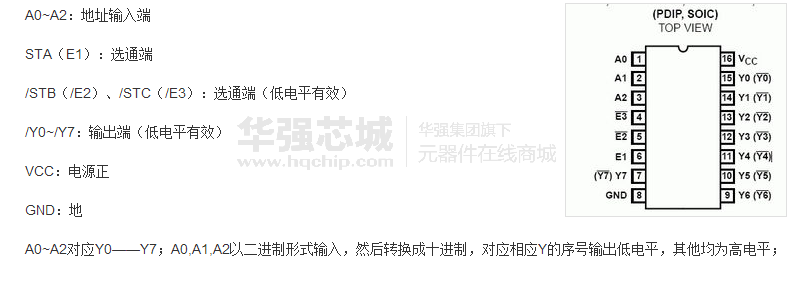

引脚功能：

A0~A2：地址输入端

STA（E1）：选通端

/STB（/E2）、/STC（/E3）：选通端（低电平有效）

/Y0~/Y7：输出端（低电平有效）

VCC：电源正

GND：地

A0~A2对应Y0——Y7；A0,A1,A2以二进制形式输入，然后转换成十进制，对应相应Y的序号输出低电平，其他均为高电平；

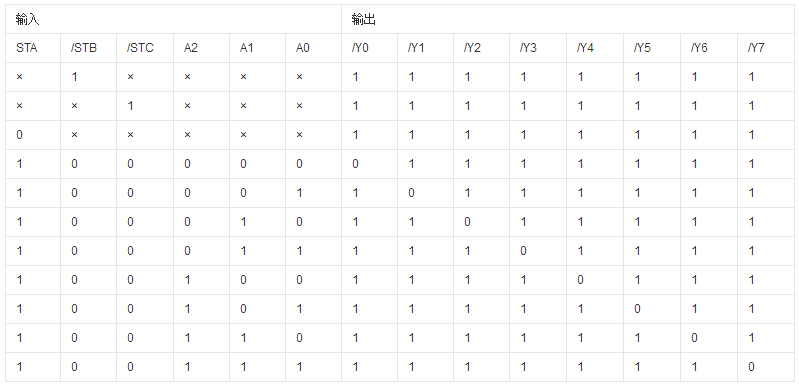

真值表：
