1339-31DVGI

实时时钟 RTC BASE

制造商:

产品信息

  概述

  的IDT1339串行实时时钟(RTC)是低功率时钟/日历芯片,具有两个可编程时间的日报警器和可编程方波输出。地址和数据通过I串行传输2C总线。该时钟/日历可以提供秒,分,小时,星期,日期,月,年信息。在该结束的日期每月自动为月比减少调整31天,包括闰年修正。时钟可以工作在24小时或12小时格式AM / PM指示。该IDT1339具有内置电源检测电路可以检测到电源故障,并自动切换到备用电源,保持时间,日期,和报警动作。

  特点

  实时时钟( RTC)记录秒,分,时,星期,日期,月份和年份与闰年补偿有效期至2100年

  封装采用8引脚MSOP封装, 8引脚SOIC或16引脚SOIC(表面贴装封装,集成晶体)

  快速模式I2C接口

  两个时间的日历闹钟

  可编程方波输出

  振荡器停止标志

  自动电源失效检测和切换电路

  涓流充电能力

  工业级温度范围(-40℃至+ 85°C)


电路图、引脚图和封装图

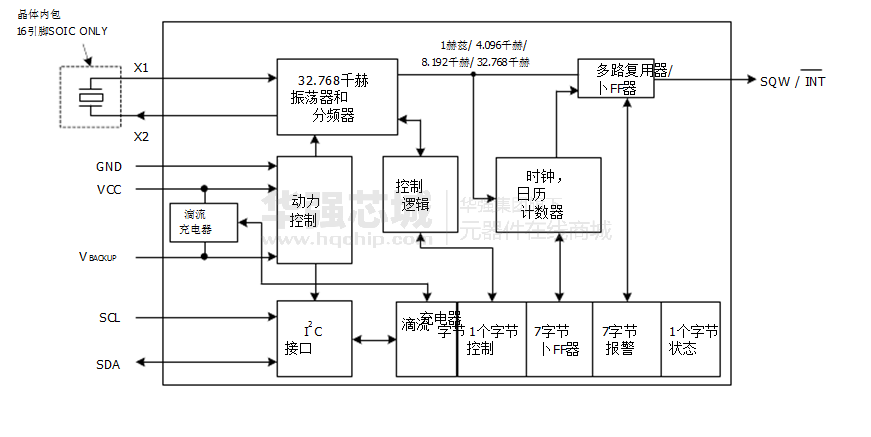

    1339-31DVGI电路图

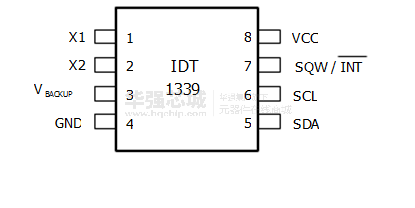

      1339-31DVGI引脚图

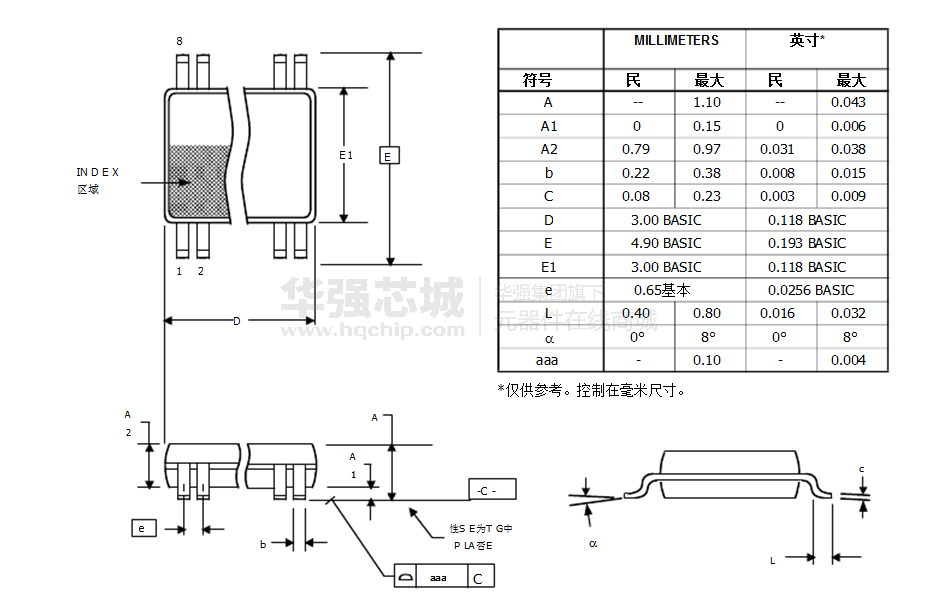

        1339-31DVGI封装图
