汽车 EPS（电动助力转向）应用方案介绍

随着汽车智能化与电动化的快速发展，电动助力转向系统（EPS） 已成为保障驾驶舒适性、安全性与操控精准性的核心部件。本方案针对 EPS 高可靠、高动态、高安全的需求，精选汽车级核心物料，为 EPS 电机驱动与信号采集提供完整的硬件支撑。

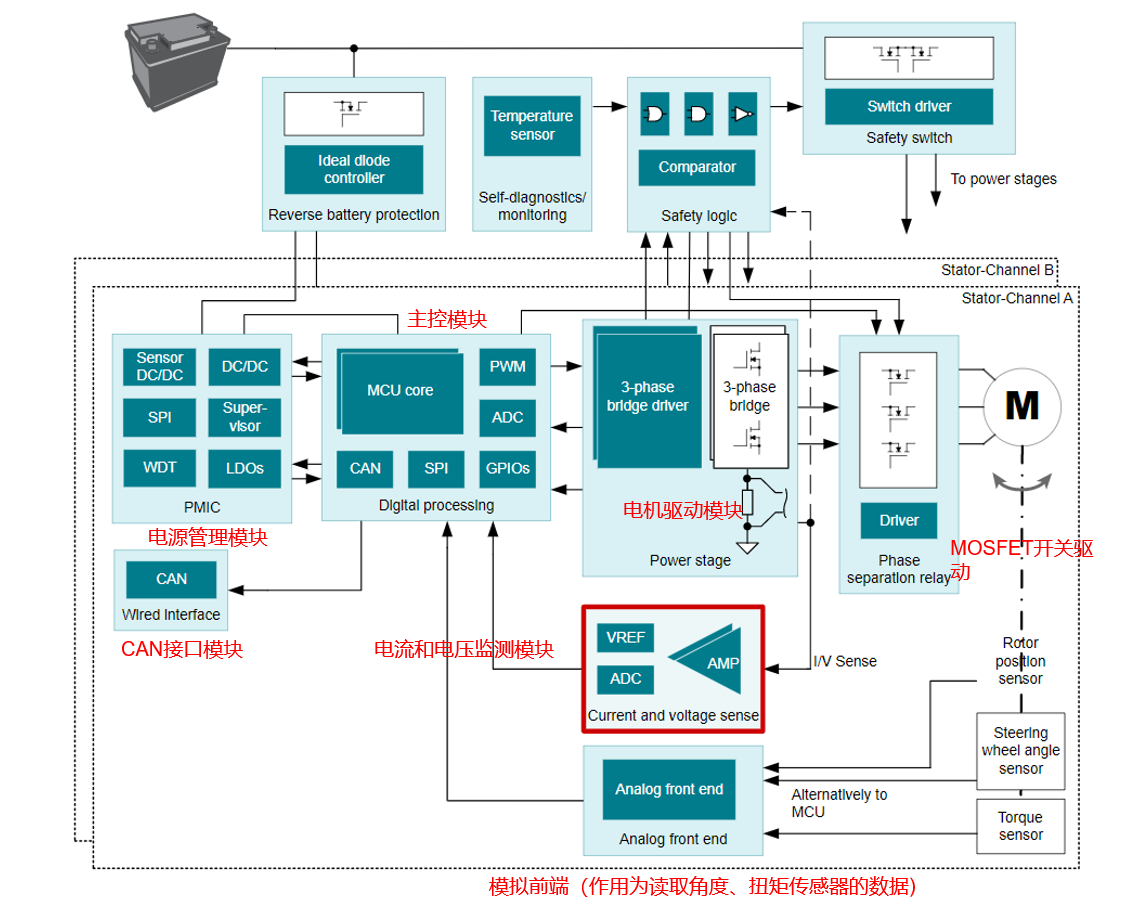

一、EPS 核心功能与架构

EPS 通过电机助力替代传统液压助力，实现更精准的转向控制与更低的能耗：

· 核心链路：ECU 采集方向盘扭矩 / 角度信号 → 控制单元计算助力需求 → 驱动三相电机输出助力扭矩 → 助力转向机构完成转向动作。

安全要求：需满足 ASIL-D 等功能安全等级，具备完善的故障检测与保护机制，确保极端工况下的驾驶安全。

二、核心物料推荐与优势

1. 三相预驱动芯片（EPS 电机核心驱动）

为 EPS 三相无刷电机提供精准、安全的驱动控制，推荐东芝（Toshiba）TB9083FTG：

· 核心特性：

o 支持 PWM 控制，最高频率达 20kHz，可实现细腻的电机扭矩调节。

o 集成故障安全继电器预驱动、电荷泵电路与电流检测电路，简化外围设计。

o 完备的错误检测功能：包含 VB/VCC/VCC_OP 欠压、VCC/VCC_OP/VCPH/MOSFET VGS 过压、超温、外部 MOSFET VDS 检测等。

· 方案价值：高集成度设计大幅缩减 EPS 驱动板体积，丰富的故障保护机制满足汽车功能安全要求，为 EPS 电机提供稳定、可靠的驱动控制，保障转向助力的精准响应。

2. 功率 MOSFET（三相电机桥臂开关）

作为电机驱动桥臂的核心功率器件，推荐东芝（Toshiba）系列 40V MOSFET：

· 核心参数：耐压 40V，提供 5x6、7x8 等封装规格，适配不同功率密度需求。

· 推荐型号：XPHR7904PS、TPWR7904PB、XPJ1R004PB。

· 方案价值：低导通电阻与优秀的开关特性，可降低电机驱动损耗、提升效率；40V 耐压充分覆盖车载电源波动场景，高可靠性封装适配 EPS 舱内振动、高温环境，为三相电机提供高效、耐用的功率开关支撑。

3. 电流采样运放（电机电流精准采集）

为实现 EPS 电机电流的高精度采样与闭环控制，推荐类比（Analog）CSA240Q：

· 核心特性：

o 宽共模电压范围：-6V~80V，适配车载复杂电源环境。

o 支持 PWM 抑制（PWM Rejection），可有效滤除 PWM 驱动干扰，提升采样精度。

o 带宽 500kHz，低温度漂移（6ppm/℃），模拟输出便于 MCU 直接采集。

· 方案价值：高精度电流采样为 EPS 提供精准的扭矩反馈，是实现助力曲线优化、故障诊断的基础；宽共模与抗干扰特性确保在电机高速运转、电源波动时仍能输出稳定可靠的电流信号。
